LD-ZDCX-2000直接空冷凝汽器梯式全自动清洗系统

1、产品概述

目前火力发电厂直接空冷岛A型塔散热器冲洗工作主要依赖人工完成，冲洗效率低下、效果较差。为解决该问题，我公司成功研制了空冷岛自动冲洗系统，该系统在原冲洗系统的基础上进行优化改造，采取更加可靠的机械传动技术，增强系统运动机构驱动能力，并结合现代控制技术，实现对散热器自动清洗，提高冲洗效率和效果，增强散热器的热交换效果，提高发电机组效率、降低煤耗。

2、产品特点

Ø 国家..技术：空冷岛冲洗系统的平移机构

Ø 关键部件全部采用进口产品；

Ø 冲洗实现自动化，彻底..了工作人员高强度的工作情况；

Ø 上导轨平行加装齿轮齿条驱动系统，运行平稳，驱动力大，能轻松拖动冲洗水管，彻底避免冲洗滑梯卡死现象，彻底避免皮带老化疲劳受损带来的频繁断裂情况；

Ø 支持4～8面同时冲洗（根据水流量决定），极大地提高了冲洗效率；

Ø 每个冲洗框布置上下两排喷嘴，每排有6个德国莱克勒喷嘴，共12个，喷嘴选用的是德国莱克勒专用冲洗喷嘴，材质为316不锈钢。冲洗面积大，无死角，一次冲洗宽度达70CM；

Ø ..性解决方案，系统后期运行维护成本极低；

Ø 结构设计合理，避免了其它冲洗方案的各种困难；

Ø 系统健壮，配置各种检测传感器，有软件纠错能力，避免意外造成系统损坏；

Ø 在原有系统有改造较小，对原系统有较强的兼容性。

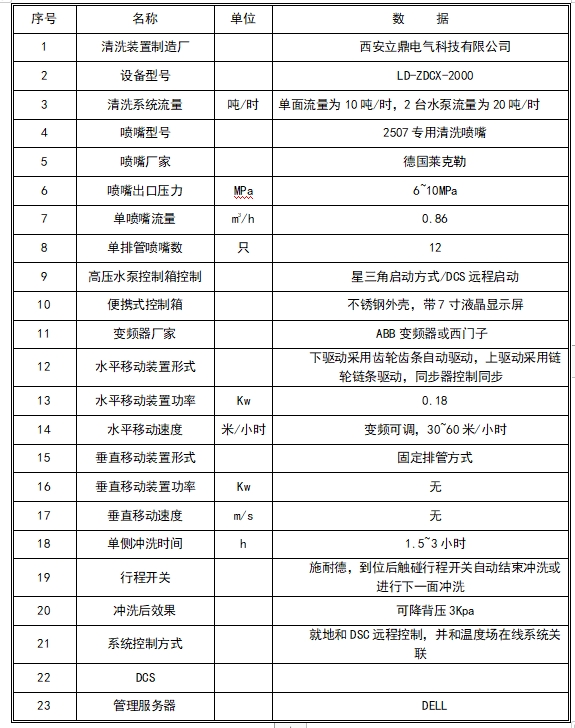

3、系统功能及参数

4、系统构成

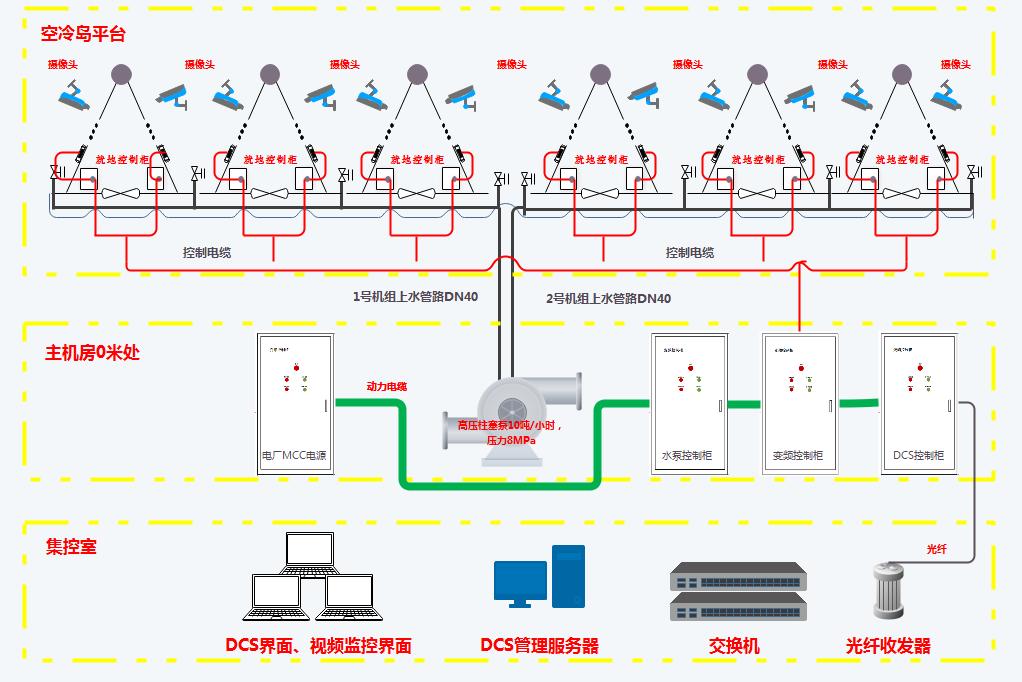

整个无人化自动冲洗系统主要由以下内容组成：

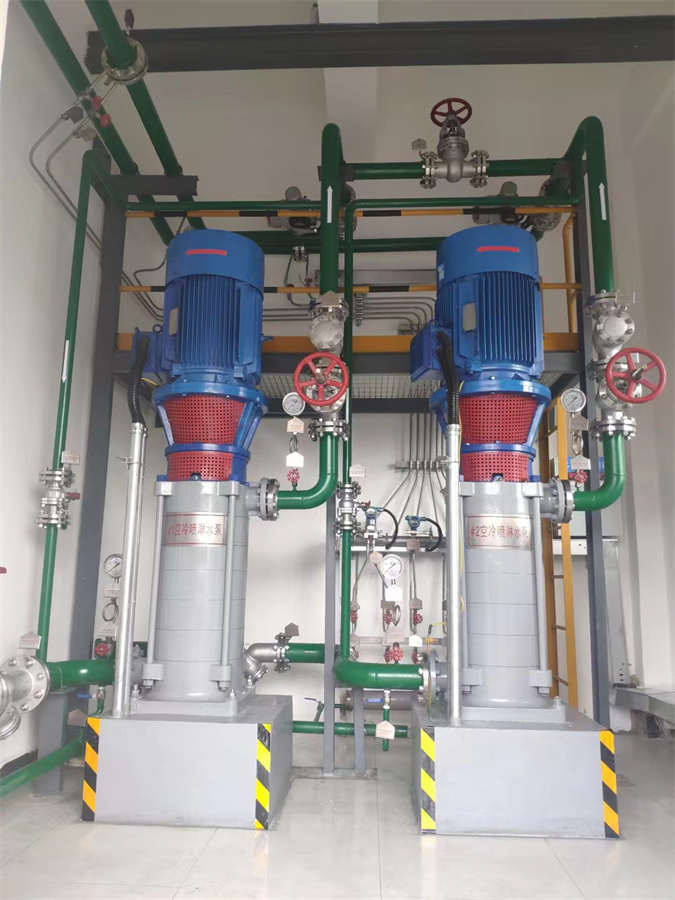

4.1、高压冲洗水泵及电机

1. 功能描述

Ø 高压水输出

Ø 过压保护

Ø 溢流保护

Ø 缺水保护

Ø 低水压保护

Ø 缺项保护

2. 部件构成

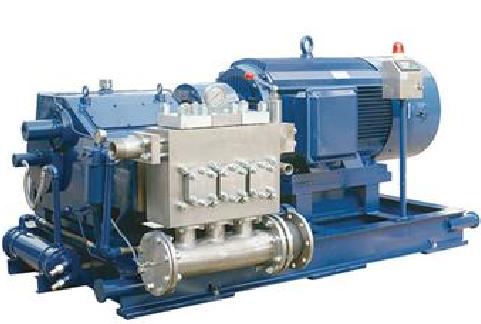

Ø 高压柱塞泵或多级泵

Ø 电机及减速机（ABB电机/上海电机）

Ø 控制柜

Ø 压力表

Ø 回水管路系统

Ø Y型过滤器

Ø 远程控制系统

Ø 高压泵备件箱

Ø 溢流阀等附件

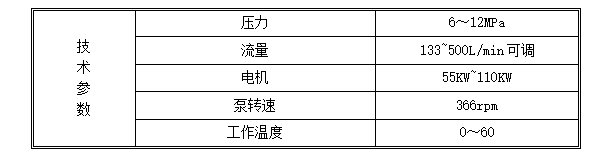

3. 技术参数

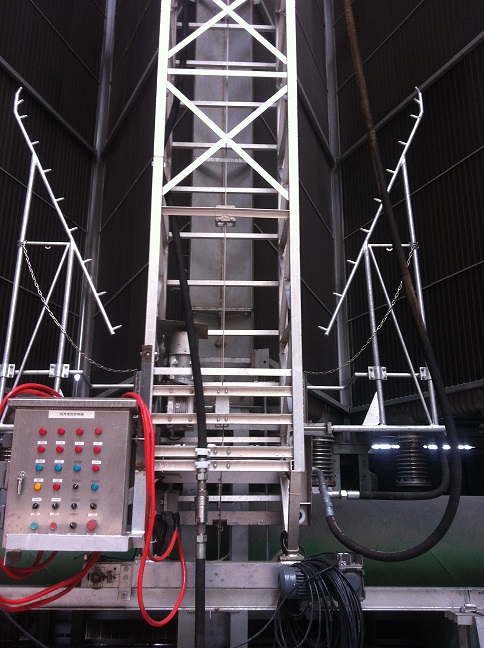

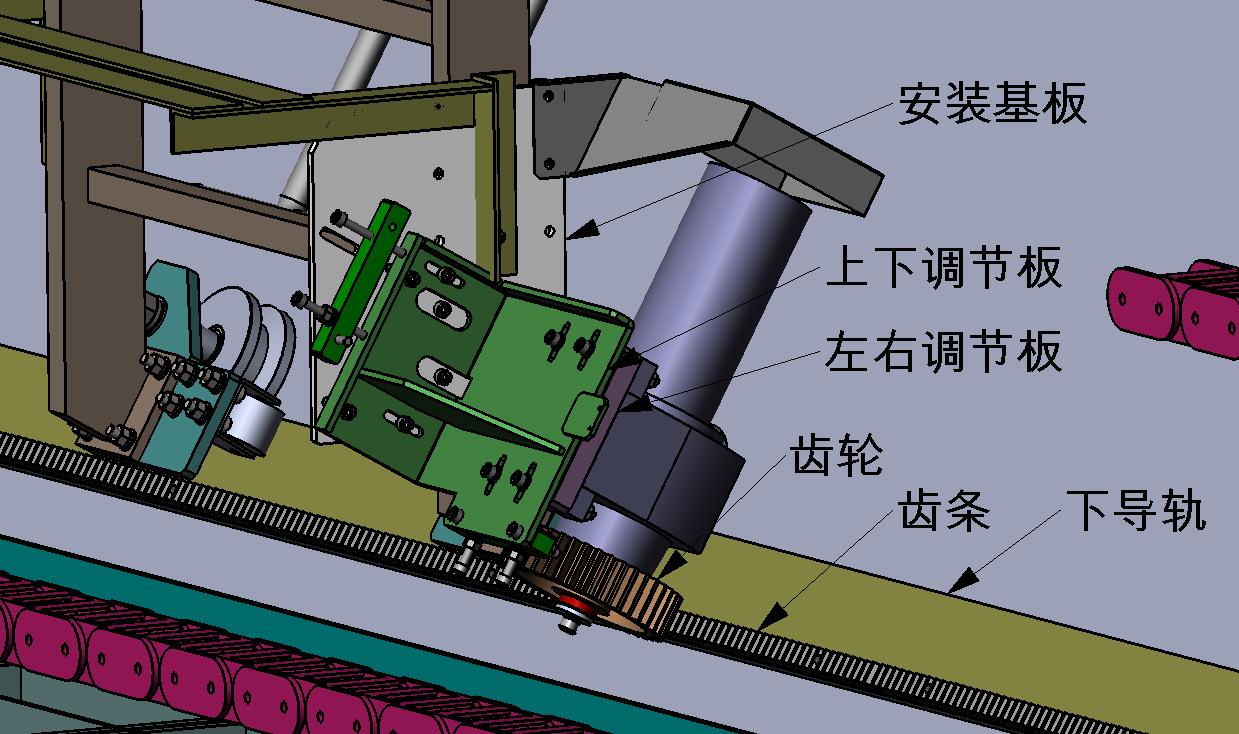

4.2、冲洗滑梯水平驱动机构（齿轮齿条..技术）

1. 功能描述

Ø 滑梯水平自动驱动

Ø 堵转卡死检测

Ø 冲洗完成结束断电

2. 部件构成

Ø 湿热型防水电机

Ø 减速器

Ø 驱动器

Ø 安装支架

Ø 行程开关及接线盒

Ø 驱动导航

Ø 特制齿条（30×40特制齿条）

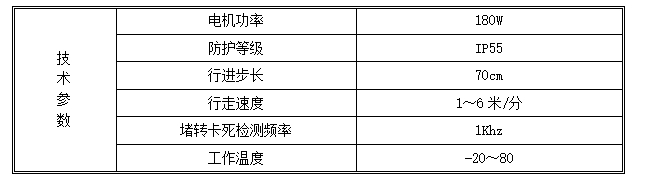

3. 技术参数

4.3、冲洗小车上下行走装置

1. 功能描述

Ø 高压冲洗水输出

Ø 上下驱动

Ø 堵转卡死检测

2. 部件构成

Ø 冲洗喷头组件

Ø 冲洗框

Ø 轴承组件及支架

Ø 快速接头

Ø 扇形喷嘴（12个）

Ø 驱动器

Ø 湿热型防水电机

Ø 减速器

Ø 同步皮带轮

Ø 张紧轮

Ø 安装基座

Ø 同步皮带

Ø 行程开关

3. 技术参数

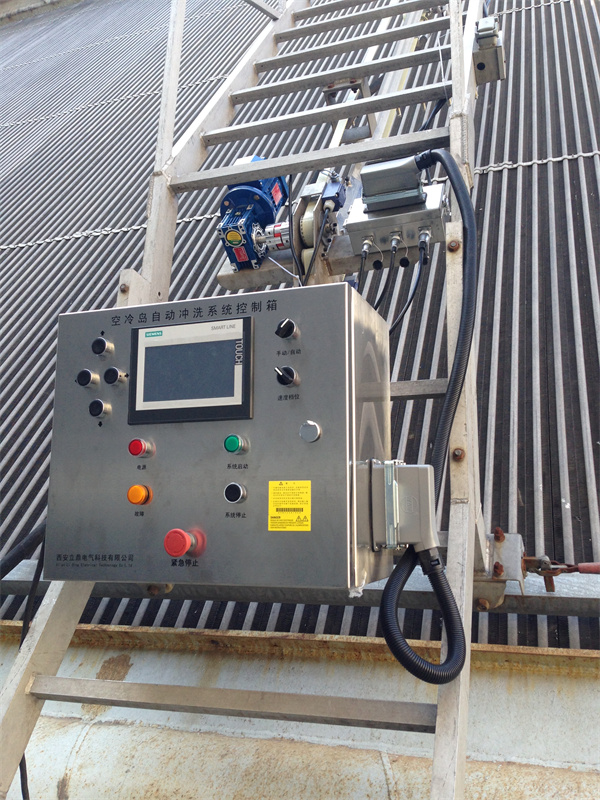

4.4、便携式程控箱

1. 功能描述

Ø 冲洗滑梯左右行走逻辑控制及功率输出

Ø 喷嘴组件及托架上下行走逻辑控制及功率输出

Ø 上下行走、左右行走速度和方向设置

Ø 冲洗水泵远程启停控制

Ø 人机交互界面实现；

Ø 系统运行状态显示

2. 部件构成

Ø PLC（西门子）

Ø 变频器（施耐德）

Ø 电源（施耐德）

Ø 开关（施耐德）

Ø 接触器（施耐德）

Ø 操控液晶屏（西门子）

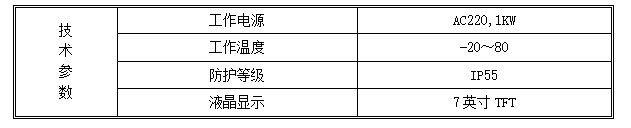

3. 技术参数

4.5、水平水管电缆柔性拖链随动装置

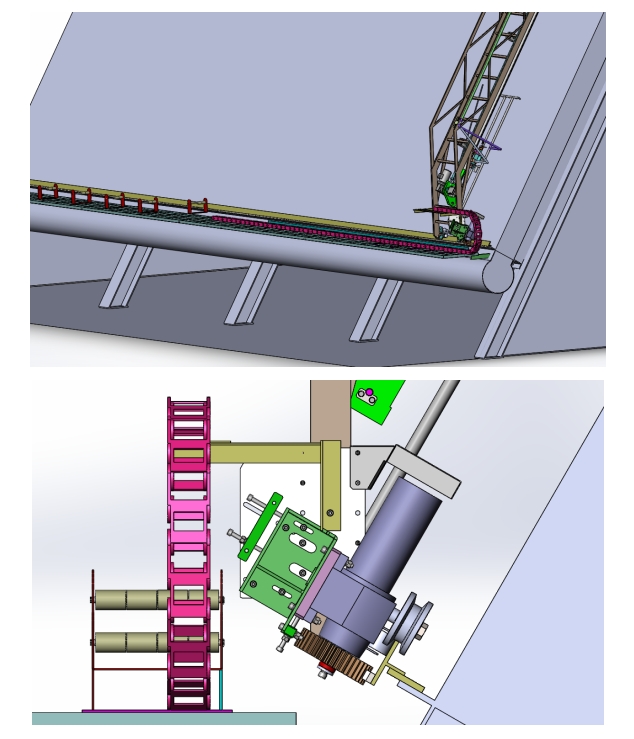

Ø 高压软管和电缆放置在桥式拖链内，桥式拖链放置在通道中间的导槽内，桥式拖链一段固定在梯子的固定支架上，另一端固定在过道中间位置；

Ø 高压软管和电缆从通道中间位置下方穿进桥式拖链内，通道一半使用拖链导槽，另一半使用拖链支撑轮；

这种方式彻底解放了劳动力，避免了电缆和高压软管在通道拖拽的任何问题。

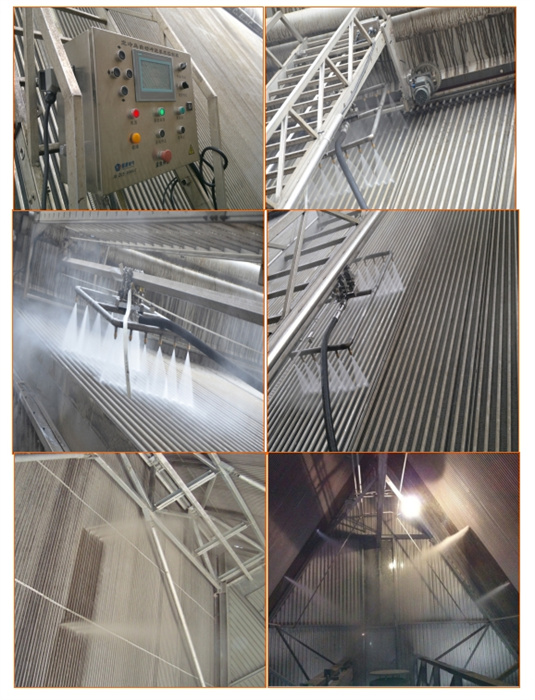

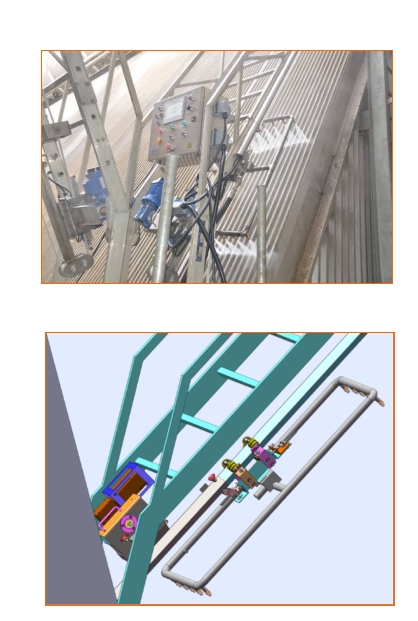

5、现场效果图
