高压冲洗水泵系统

1、设备用途、性能和特点

HS3Z系列泵为卧式三柱塞单作用高压往复泵。主要用于石油化工高压流程泵、高压清洗机，水力切割机、矿山给水、轻工食品、油田注水输油、轧钢除磷等一切需要输送高压液体的工业部门。

本系列泵由动力端、液力端、传动装置及电动机组成。整套装置安装在整体金属底架上(有移动式和固定式)。泵体采用卧式、立式对称设计、两面都有进出口，便于摆放安装。整体结构紧凑，体积小，重量轻，操作简单，维修方便，运行平稳，可靠，效率高等特点。

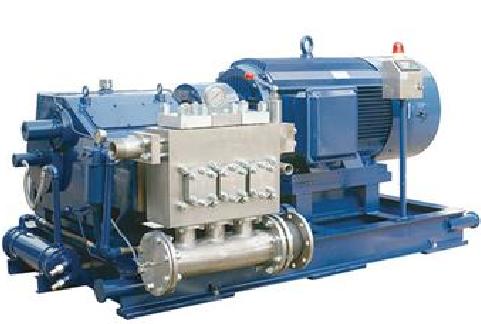

选型各行业用途的高压往复泵，根据输送介质不同，运行时间是间断，还是连续运行，确定泵的往复次数(泵的转速/min)有很大的区别。(选择参考:间断使用宜400--500r/min，连续使用宜200-300r/min，特种化工介质60-150r/min为宜。)水泵外形见下图所示：

2、泵的结构与工作原理

高压泵由动力端、液力端、传动部分以及控制部分组成，外形组件和材料清单如下图表2-1所示。

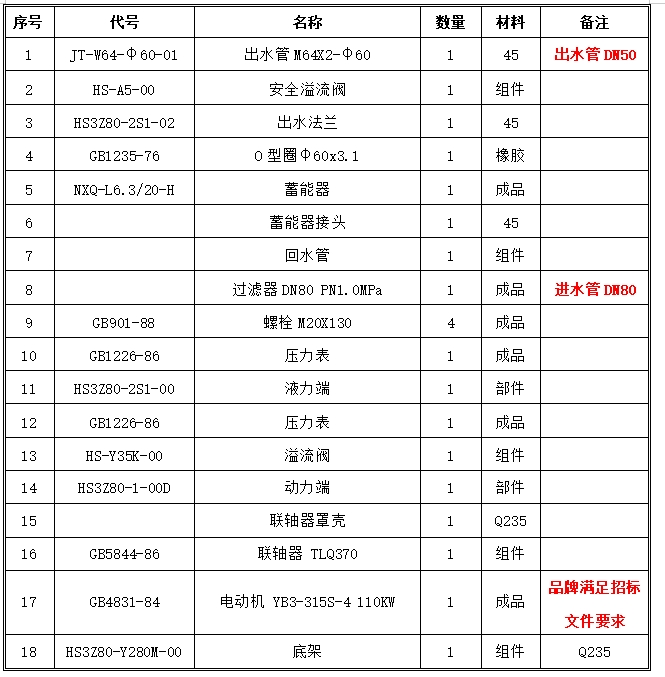

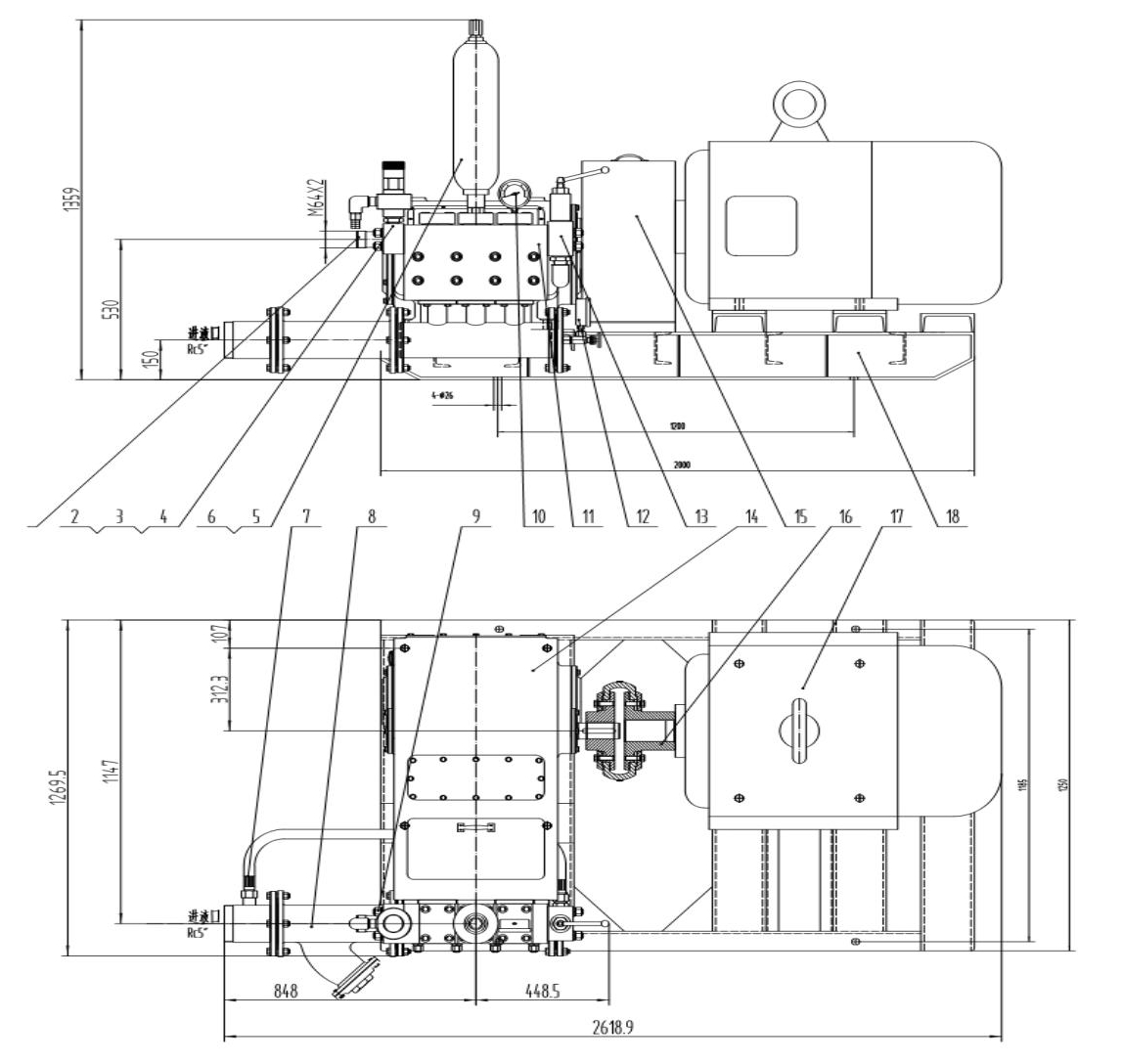

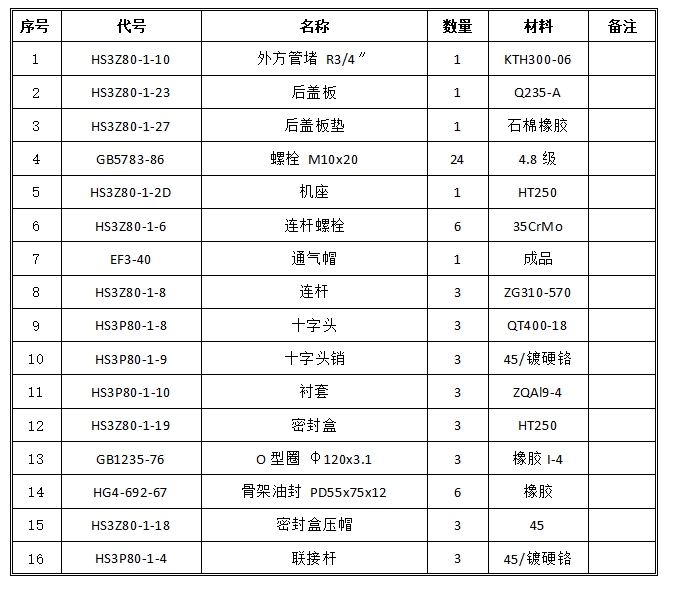

图2-1、水泵整体结构图及材料清单

2.1、动力端（见下图动力端结构图）

Ø 机座为箱型结构，机座底部设有机油池和机油放空口、油位观察孔、十字头滑道、中间杆密封室、呼吸阀以及机油飞溅的情况观察窗。

Ø 曲轴的圆柱曲柄旋转带出来的润滑油甩在十字头孔上部的油池来润滑十字头及十字头销及曲轴轴承和输入轴轴承。

Ø 连杆瓦采用高锡合金薄壁轴瓦，连杆小头内装铜衬套。

Ø 中间杆往复运动时，靠密封室的双唇骨架橡胶油封，封住动力端的润滑油不被带出来及少量水珠进入曲轴箱内。

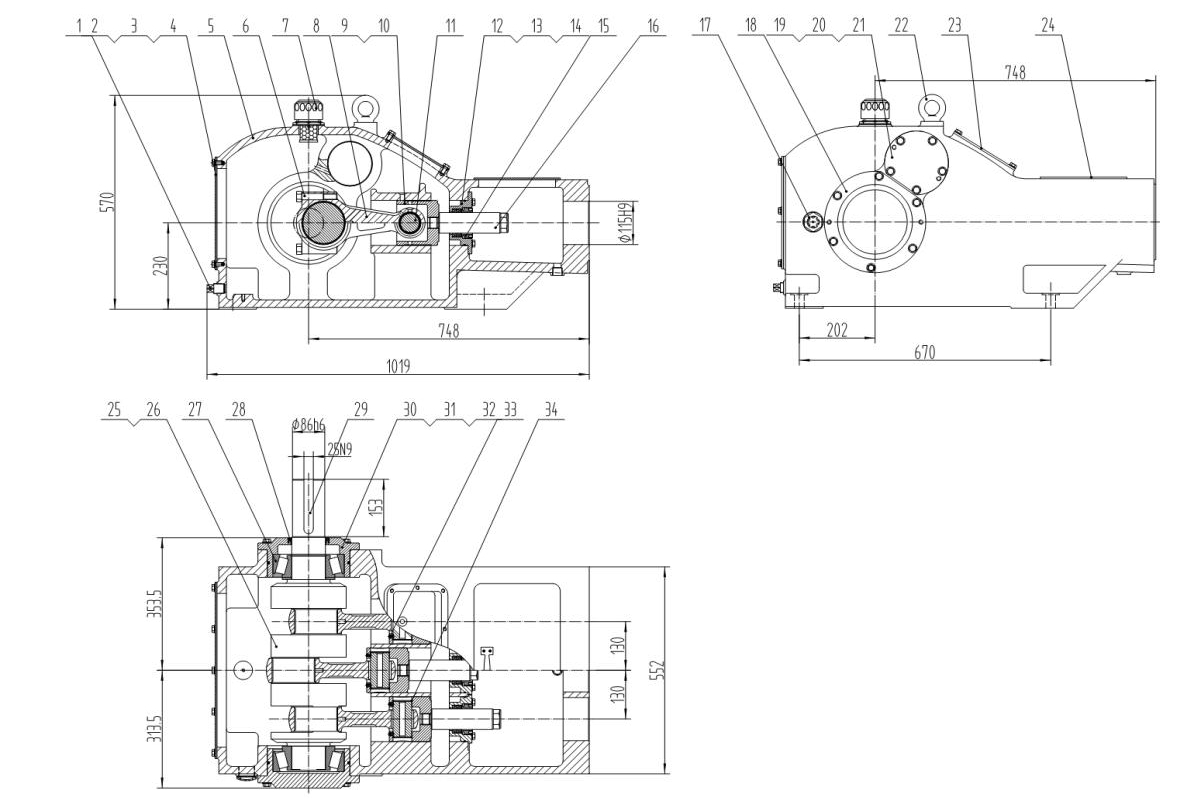

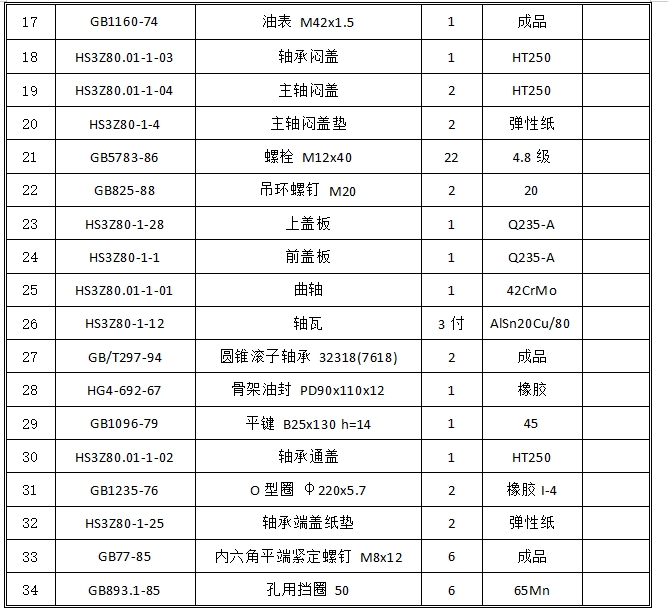

图2.1-1、动力端结构图

2.2、液力端（见下图液力端结构图及材料清单和调压溢流阀结构图及材料清单）

Ø 泵体为长方形整体式，进、排液阀座合二为一，进液阀为平板阀，排液阀为平板阀；

Ø 泵出口装有调压溢流和安全阀来..泵的安全运行。

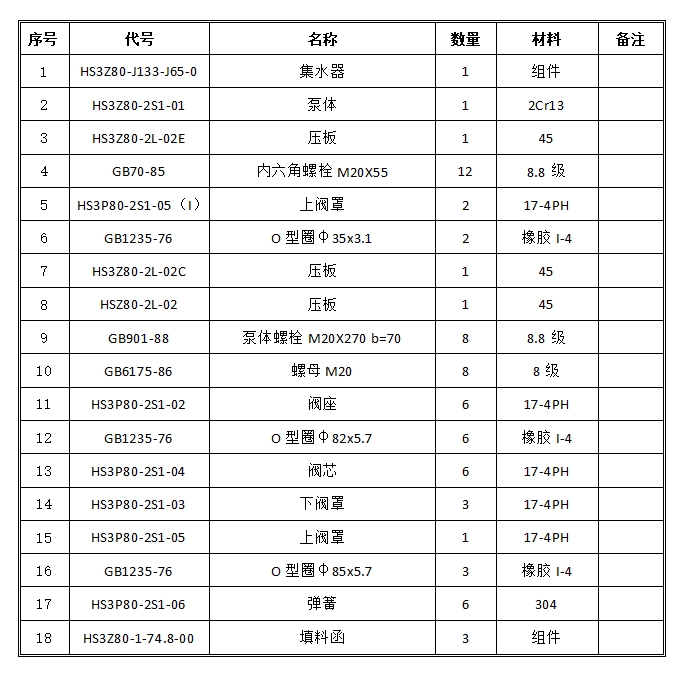

图2.2-1、液力端结构图及材料清单

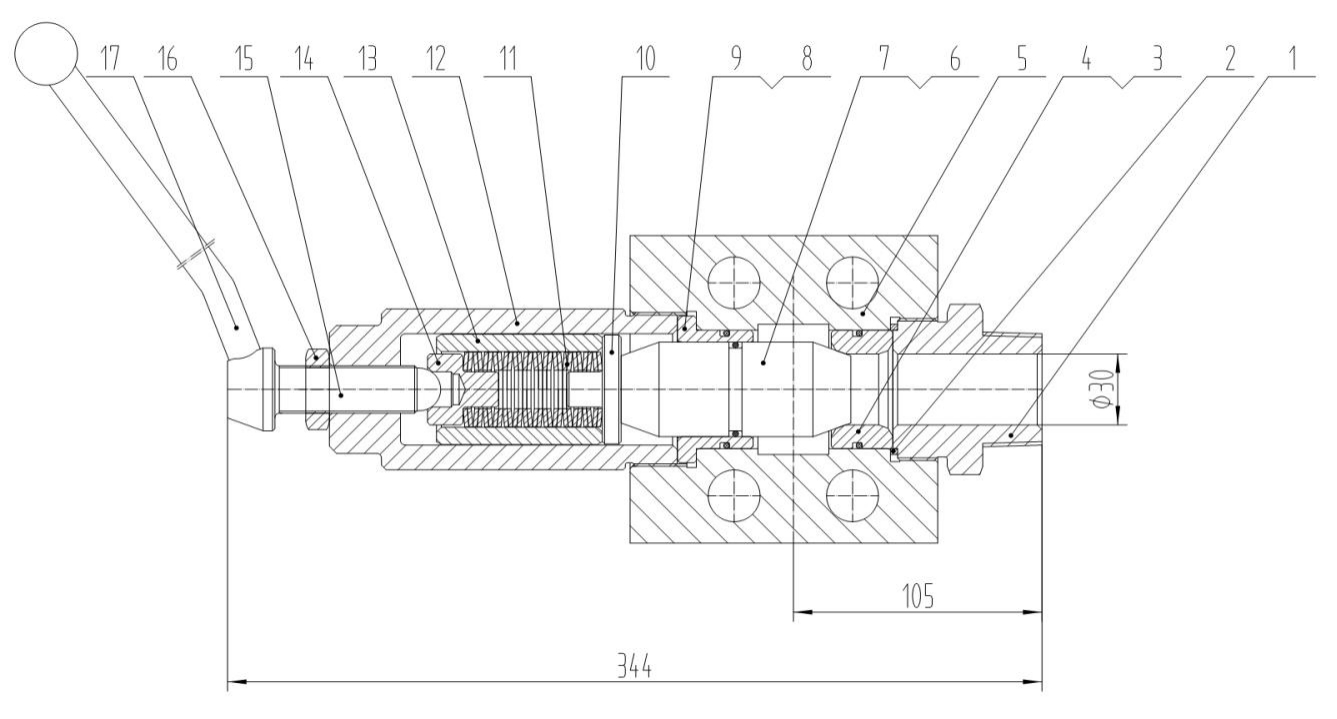

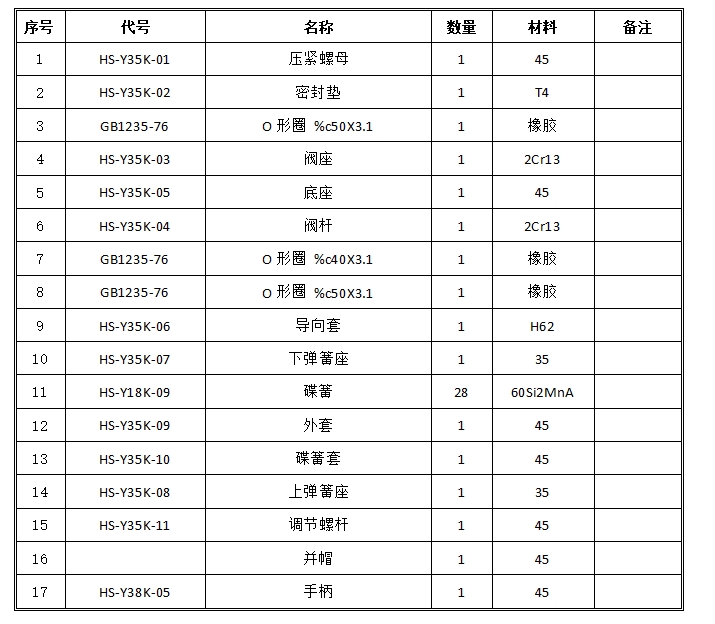

图2.2-2、调压溢流阀结构图及材料清单

3、水泵性能曲线

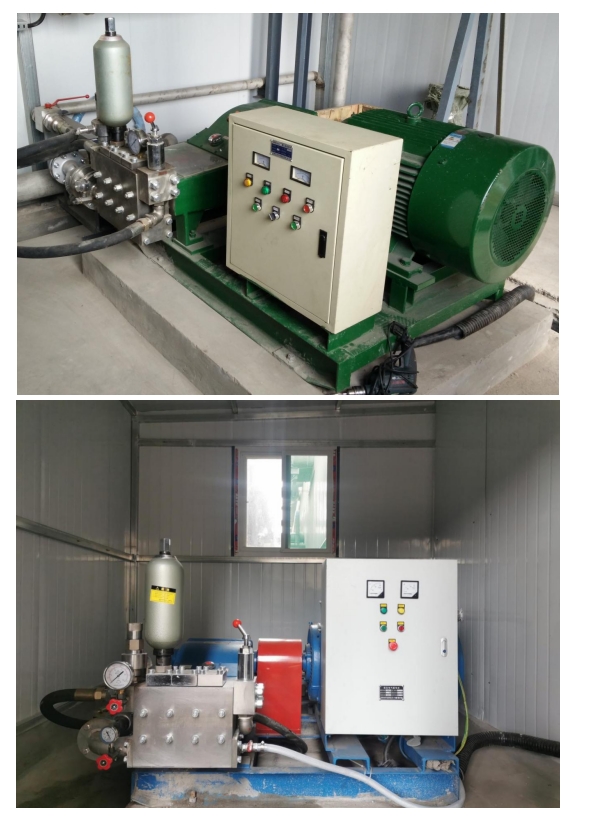

4、现场安装案例效果
