LD-ZDCX-2001间接空冷凝汽器梯式全自动清洗系统

1、产品概述

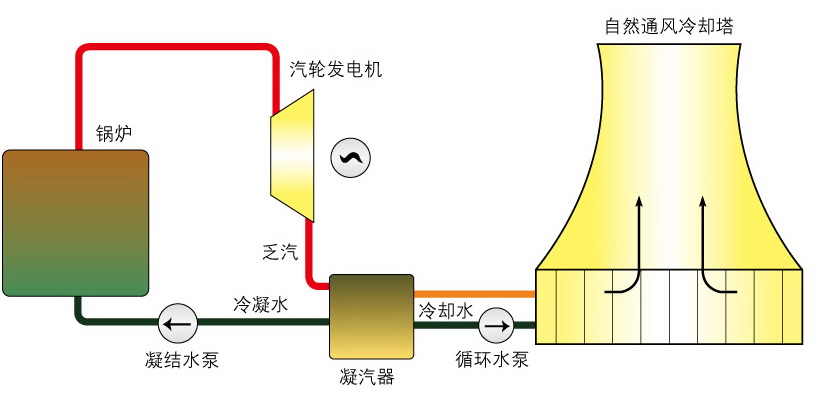

火电厂中,锅炉产生的高温高压水蒸汽进入汽轮机做功推动电机发电,做工后的乏汽从汽轮机尾部排入凝汽器进行..次热交换,乏汽将热量传递给冷却水冷凝为凝结水,由给水泵送回锅炉,进入下一个热工循环。

在凝汽器内部受热升温的冷却水,通过循环水泵升压进入间接空冷散热器,在冷却塔的自然抽力作用下,与横掠翅片管束的冷却空气进行第二次换热,冷却水将热量传递给空气后降温,在返回凝汽器中进入下一个热交换循环。冷却塔大多数采用自然通风冷却塔。

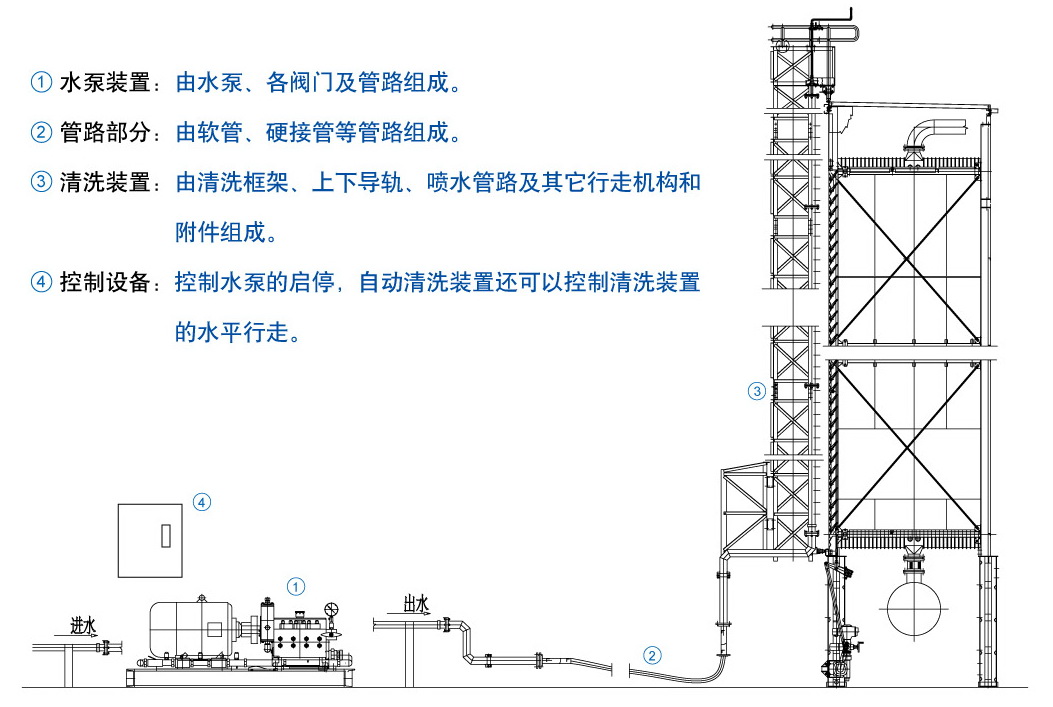

由于在特定环境条件下散热器容易受风沙等着落,在散热器表面结垢,这将严重影响机组冷凝系统换热散热效果,导致机组不能正常运行工作。冷却三角表面需定期进行清洗。我公司是专业生产空冷散热器清洗系统的厂家,我公司的间接空冷散热器清洗系统由:水泵装置、管路、清洗装置、电控设备组成。

2、产品特点

Ø 伸进式清洗执行机构---清洗喷嘴伸到冷却三角区内对冷却器表面直接进行清洗;

Ø 国家..技术:空冷岛冲洗系统的平移机构;

Ø 关键部件全部采用进口产品;

Ø 冲洗实现自动化,彻底..了工作人员高强度的工作情况;

Ø 运行平稳,驱动力大,能轻松拖动冲洗水管,彻底避免冲洗滑梯卡死现象;

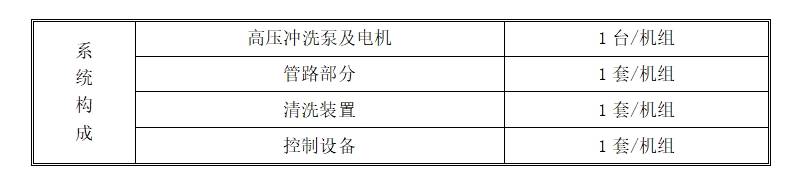

3、系统构成

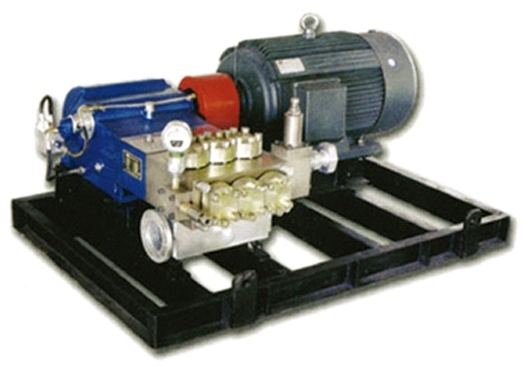

3.1、高压清洗水泵

1. 功能描述

Ø 高压水输出

Ø 过压保护

Ø 溢流保护

Ø 缺水保护

Ø 低水压保护

Ø 缺项保护

2. 部件构成


Ø 高压柱塞泵或多级泵

Ø 电机及减速机、

Ø 控制柜

Ø 压力表

Ø 回水管路系统

Ø Y型过滤器

Ø 远程控制系统

Ø 高压泵备件箱

Ø 溢流阀等附件

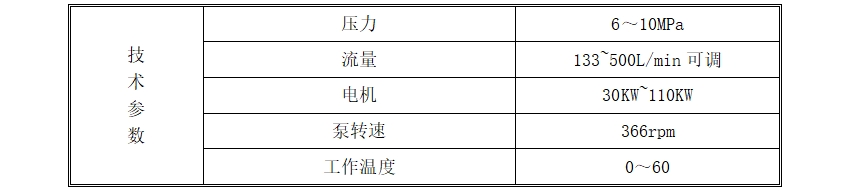

3. 技术参数

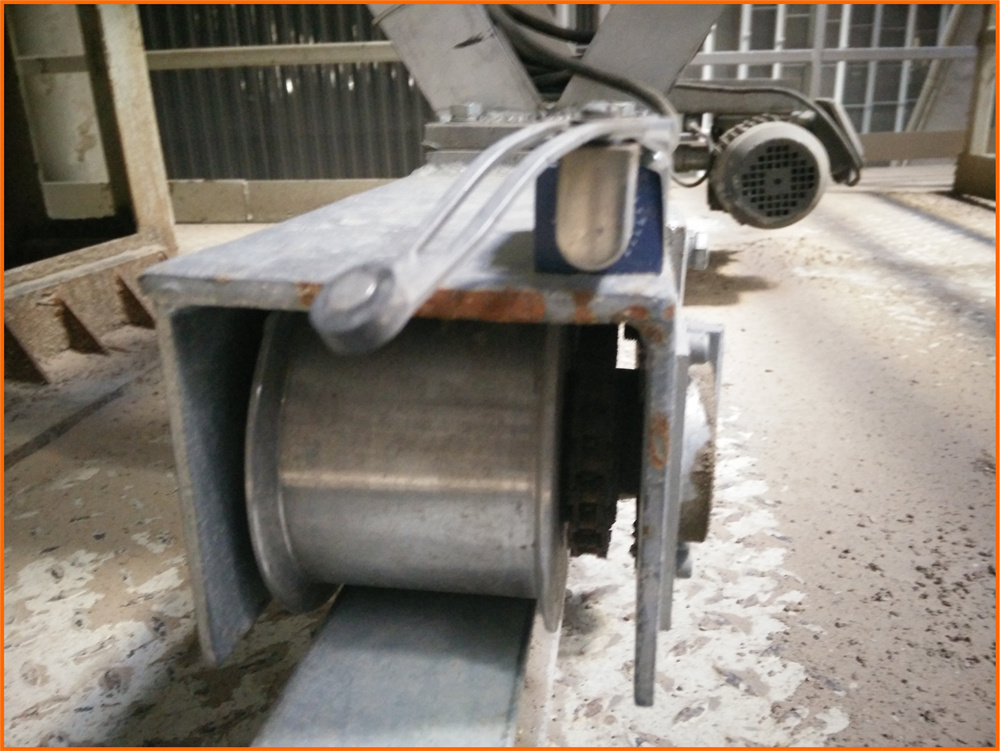

3.2、清洗滑梯水平驱动机构

1. 功能描述

Ø 滑梯水平自动驱动

Ø 堵转卡死检测

Ø 冲洗完成结束断电

2. 部件构成

Ø 湿热型防水电机

Ø 减速器

Ø 驱动器

Ø 安装支架

Ø 行程开关及接线盒

Ø 驱动导航

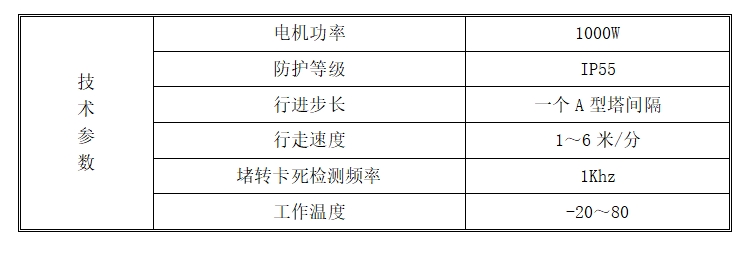

3. 技术参数

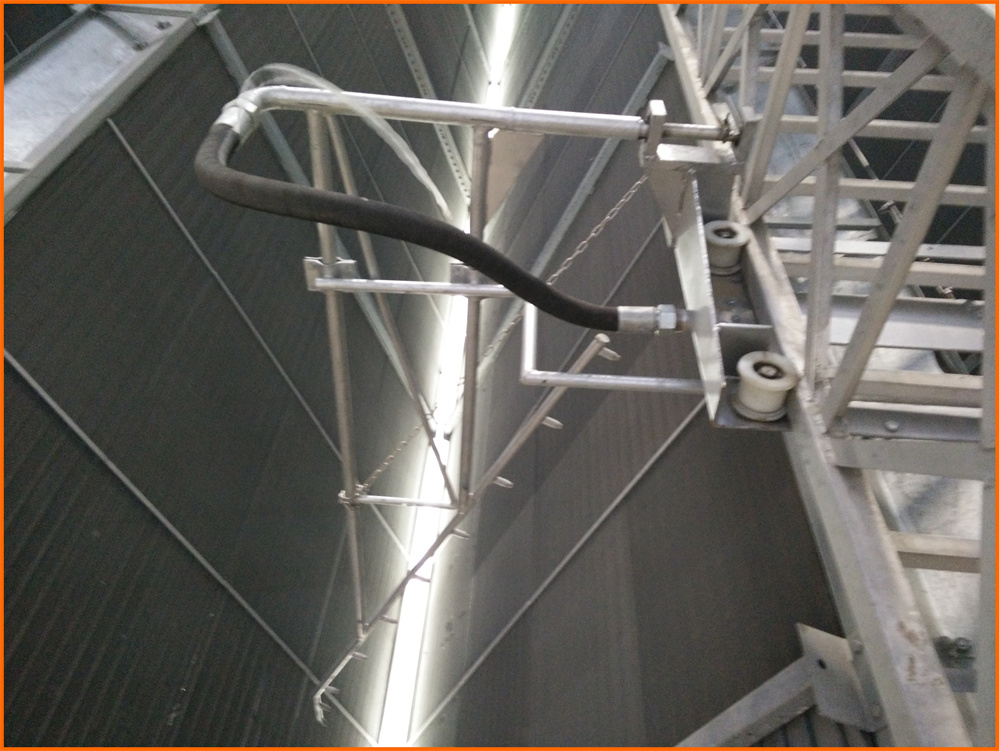

3.3、冲洗小车上下行走装置

1. 功能描述

Ø 高压冲洗水输出

Ø 上下驱动

Ø 堵转卡死检测

2. 部件构成

Ø 冲洗喷头组件

Ø 冲洗框

Ø 轴承组件及支架

Ø 快速接头

Ø 扇形喷嘴(16个)

Ø 驱动器

Ø 湿热型防水电机

Ø 减速器

Ø 同步皮带轮

Ø 张紧轮

Ø 安装基座

Ø 同步皮带(或钢丝绳)

Ø 行程开关

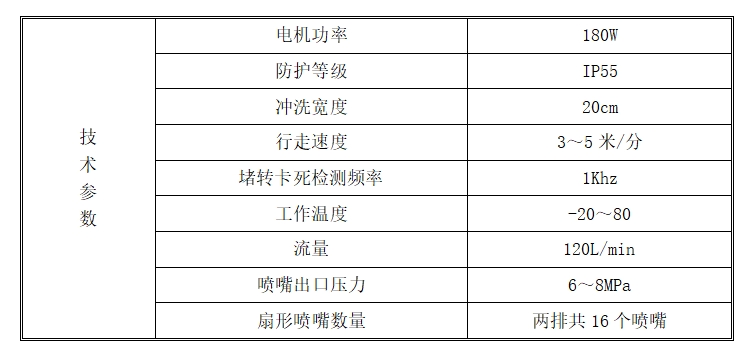

3. 技术参数




3.4、便携式程控箱

1. 功能描述

Ø 冲洗滑梯左右行走逻辑控制及功率输出

Ø 喷嘴组件及托架上下行走逻辑控制及功率输出

Ø 上下行走、左右行走速度和方向设置

Ø 冲洗水泵远程启停控制

Ø 人机交互界面实现;

Ø 系统运行状态显示

2. 部件构成

Ø PLC(西门子)

Ø 变频器(施耐德)

Ø 电源(施耐德)

Ø 开关(施耐德)

Ø 接触器(施耐德)

Ø 操控液晶屏(西门子)

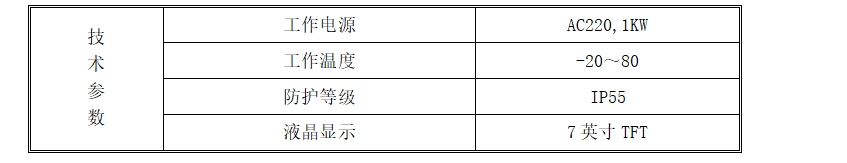

3. 技术参数

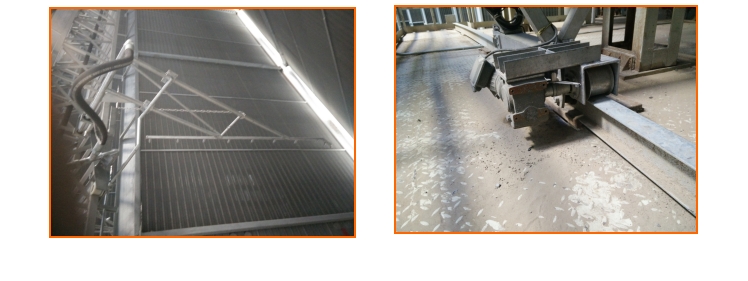

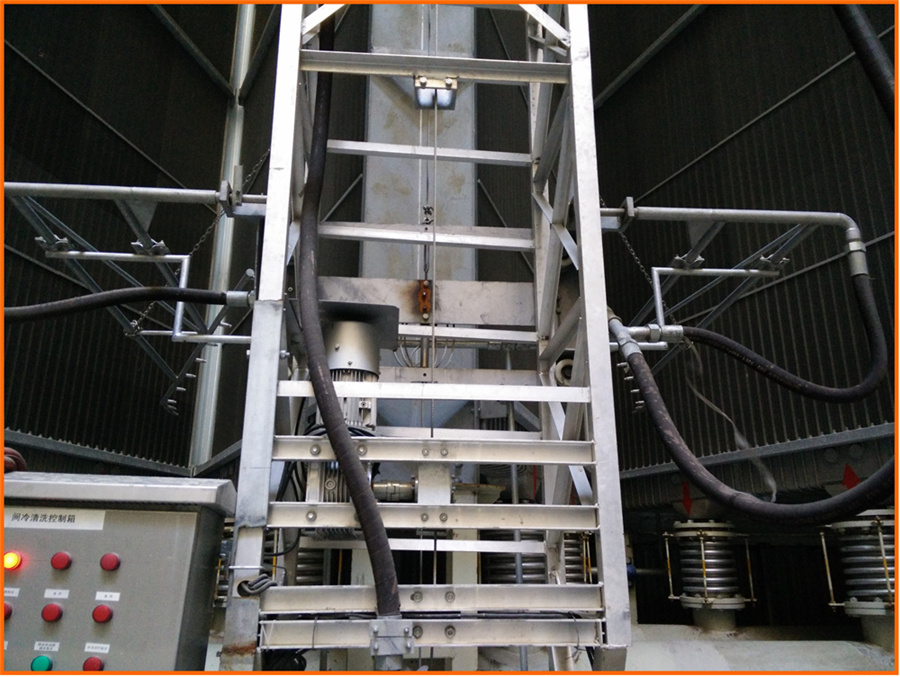

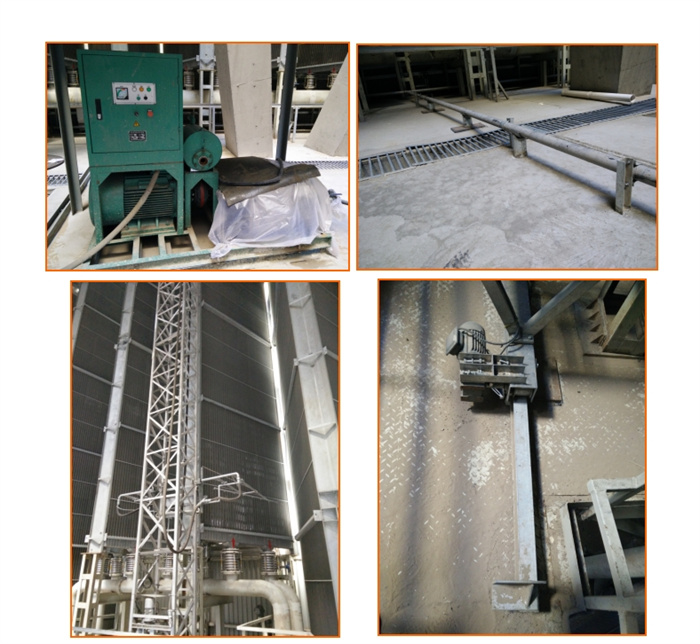

4、现场效果图




【全文完】
