高压胶管及电缆柔性拖链系统

柔性拖链系统可实现高压胶管及电缆自动移动，完全不需要人工拖动。

1、拖链原理、构成及功能

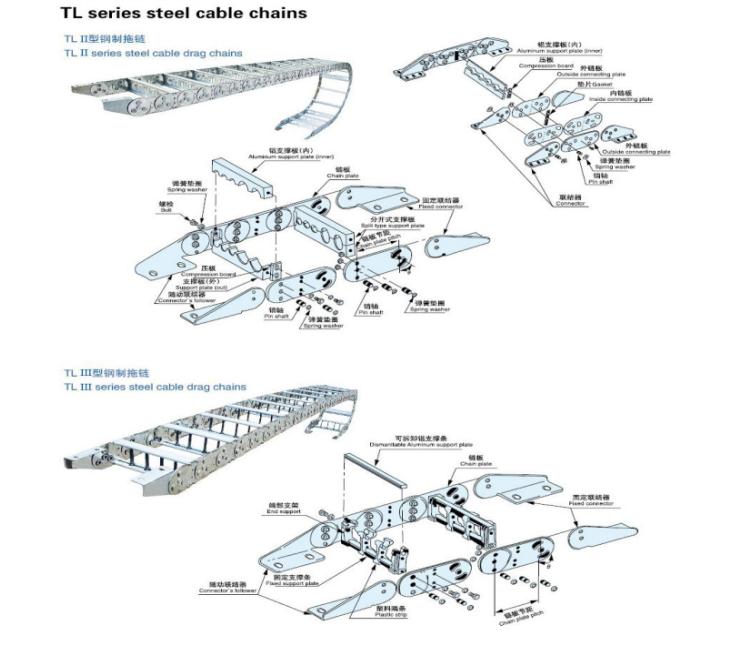

拖链的主体是有链板、支撑板、轴销等部件组成，使电缆或橡胶管与拖链直径不产生相对运动，不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，任性好不变形，安装方便，使用可靠，易拆装，尤其是本产品采用了高强度耐磨材料，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可..长时间使用不变形，不下垂。拖链可是有..移动速度 40 米/分拖链在..移动速度是，噪声声压级不大于 68 分贝,拖链安全使用寿命不小于 100 万次（往复），下图为拖链的结构分解图:

导向槽:拖链的导向槽为了使拖链长距离使用达到..的效果；

支撑轮:因拖链是保护和牵引电缆、油管、气管、水管，因长的拖链的自重再加上内置物件的的重量就决定了拖链就会塌腰，达到拖链的支撑极限，那这种情况应该怎么办，这就需要到我们给拖链增加一个附件支撑轮，支撑轮不难理解，顾名思义就是支起拖链，防止塌腰的。

Ø 高压软管和电缆放置在桥式拖链内，桥式拖链放置在通道中间的导槽内，桥式拖链一段固定在梯子的固定支架上，另一端固定在过道中间位置；

Ø 高压软管和电缆从通道中间位置下方穿进桥式拖链内，通道一半使用拖链导槽，另一半使用拖链支撑轮；

Ø 这种方式彻底解放了劳动力，避免了电缆和高压软管在通道拖拽的任何问题。

2、冲洗系统柔性拖链随动装置

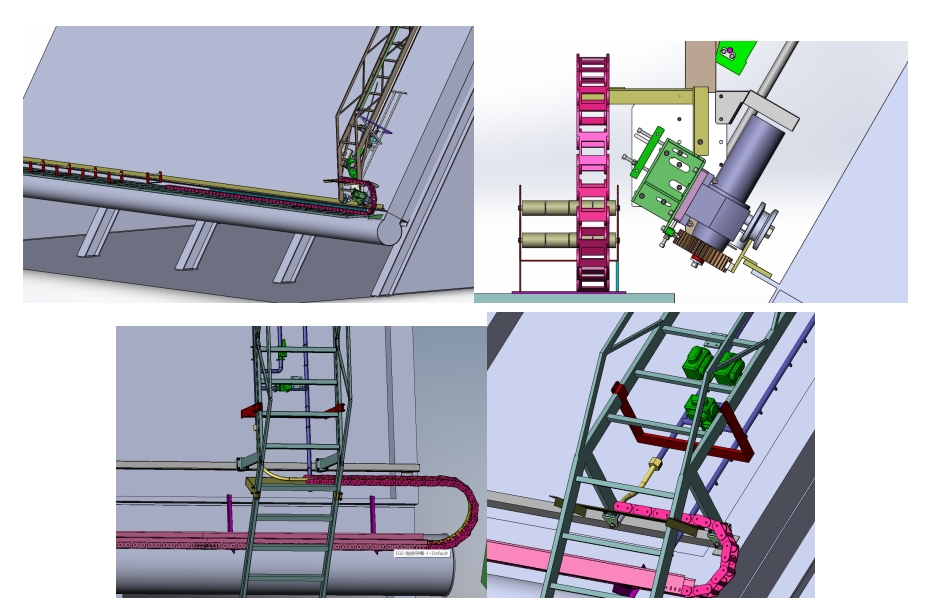

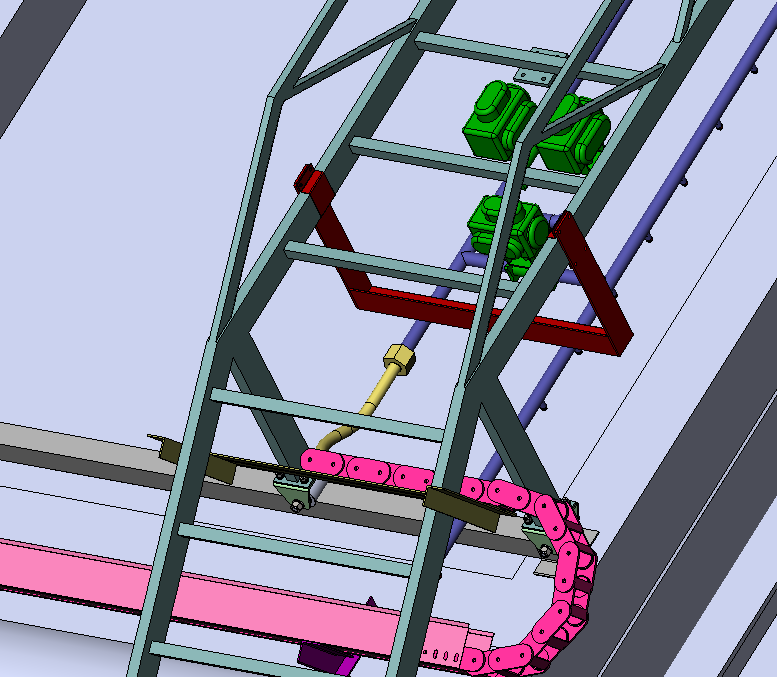

功能描述：高压软管和电缆放置在桥式拖链内，桥式拖链放置在通道中间的导槽内，桥式拖链一段固定在梯子的固定支架上，另一端固定在过道中间位置，通道一半使用拖链导槽，另一半使用拖链支撑轮，拖链与冲洗爬梯随动，设计效果图如下所示：

系统特点：

每一个清洗冲洗配备一套水平胶管电缆拖链随动装置；

保护管束翅片不受高压胶管摩擦损坏；

避免了电缆和高压软管在通道拖拽的任何问题

采用增强尼龙拖链，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。

具有高抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。

可运用在运行速度和加速度高的场合，运行平稳且静音；

运行寿命长，寿命可达10年以上。

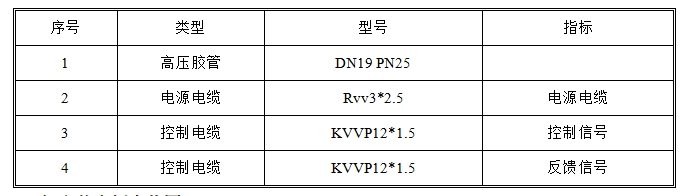

拖链内部明细表（按照招标文件要求填写）：

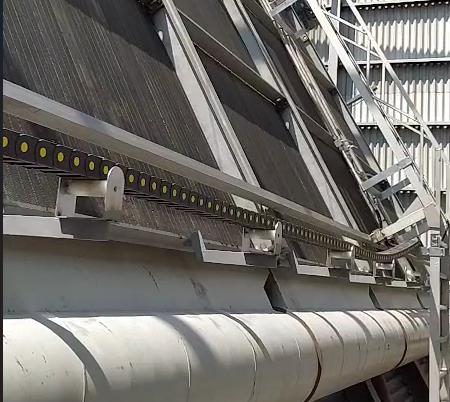

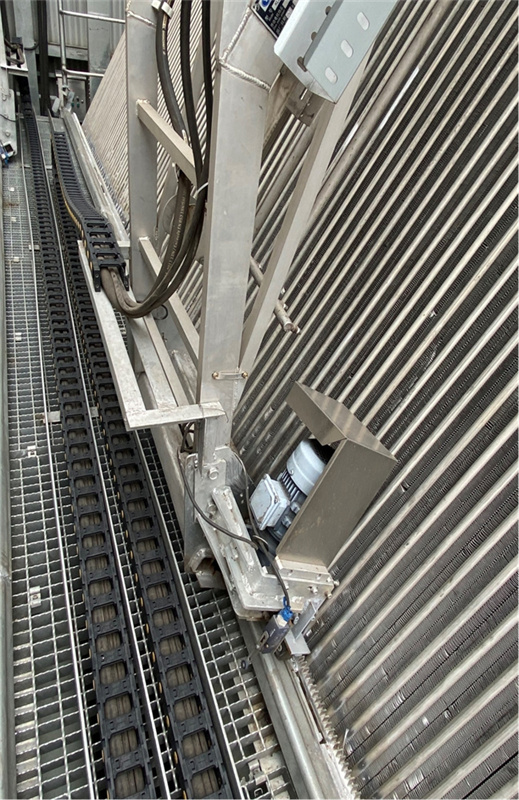

现场安装案例实物图：
