空冷岛喷淋系统专用雾化喷嘴

1. 系统描述

在每路DN20不锈钢喷雾管上安装3个或4个精细雾化喷嘴，1个空冷风机单元内安装28只或32只（由于#2机组空冷岛内加装有空气导流装置，导致#1机组和#2机组的喷淋管路布置方式不同，..终喷嘴的布置数量不同）..雾化喷射专用锥形喷嘴（LNN-1/4-SS型），每只喷嘴可实现2000mm×2000mm的喷雾面积，在每台空冷风机上方的管束上可实现大于90%的喷雾冷却面积。水流经过喷嘴后，在喷嘴特殊结构及空冷风机的作用下可基本实现完全雾化。

2. 喷嘴技术参数

喷嘴主要技术参数

3. 喷嘴的选型依据

喷嘴的形式直接影响喷雾系统的能耗；喷嘴的数量较多时，可形成1道高密度的水雾幕，大大减少空气的旁通，从而提高热质交换效率，但同时喷嘴密度大可能造成水雾相互叠加，相互碰撞，形成较大的水滴，造成在空冷单元内产生“湿底”现象；喷嘴的方向对热湿交换的效果影响较大；喷嘴的孔径越小则喷出的雾滴越细，因而增加了雾滴与空气的接触面积，热湿交换效果好，但孔径小易堵塞。本系统选用液压雾化喷雾喷嘴广角型，喷嘴孔径1.1和1.25两种规格，雾化角度130°左右，流量为1.1L/min和1.25L/min，满足系统需要。

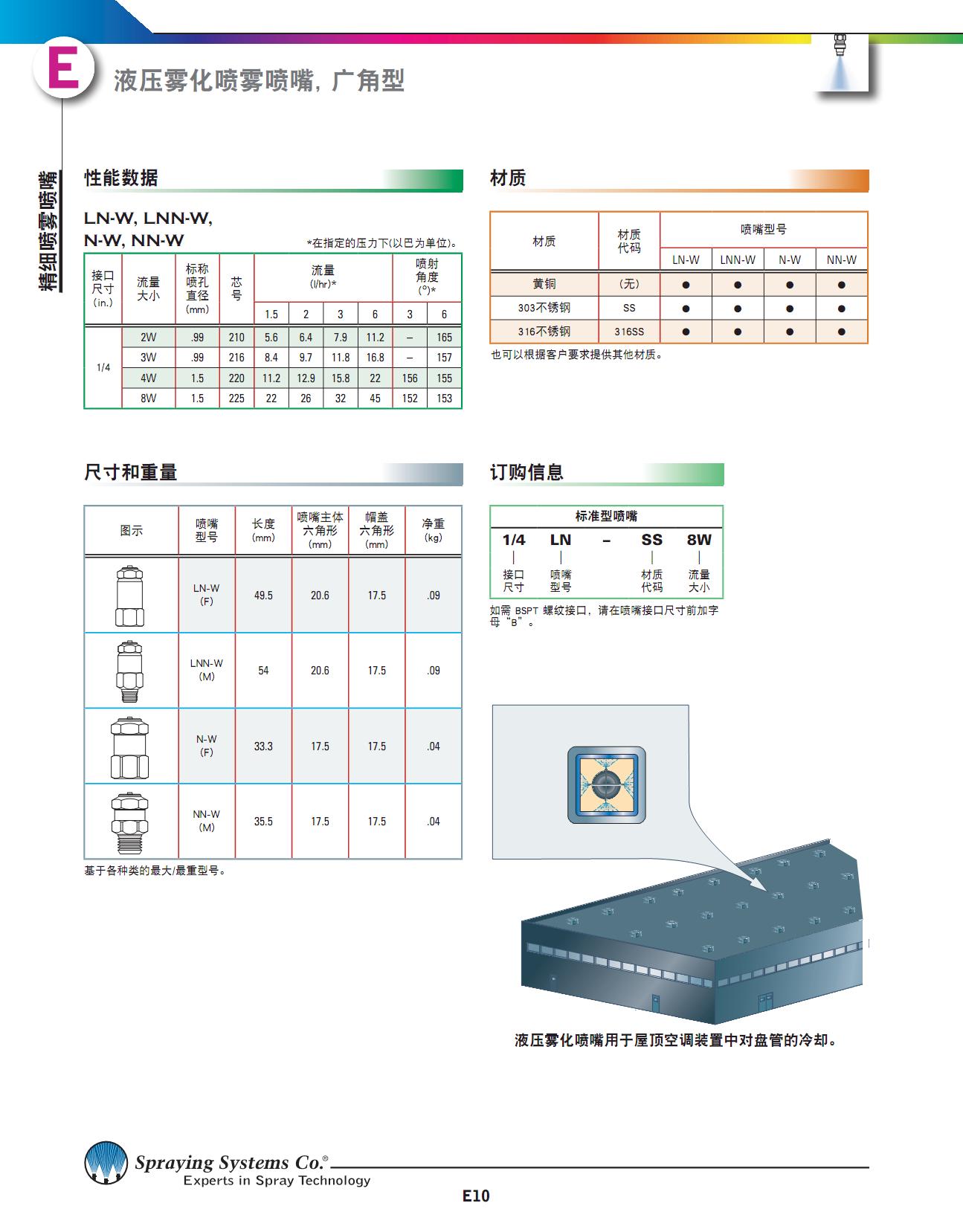

4. 喷嘴选型资料
