空冷岛漏风防冻封堵系统

1、方案要求

Ø 各漏风处的密封金属材质为镀锌或具备防锈功能。

Ø 各漏风处的密封非金属的密封材料应具有防水、防潮的功能。

Ø 各漏风点的密封材料在安装时应安装牢固，防止松脱。

Ø 使用的金属材质在固定时，必须考虑到机组运行时金属受热膨胀的余量。

Ø 镀锌铁皮应加工成适合封堵间隙的形状、大小；铁板两侧钻孔为椭圆形，间隙为100—150mm。

Ø 封堵前，散热片间隙表面处理后应无灰尘、油污、浮土、铁锈等现象，特别注意交叉及阴角处。

Ø 镀锌铁皮安装，采用燕尾钉固定，燕尾钉加装在椭圆形孔中间，以防止启、停机时散热片热胀冷缩造成损坏。

Ø 要严格按照顺序安装，搭接要合理，防止水流侵入，避免“倒喝水”等不规范现象，外护板搭接或开取障碍应合适，不得露出内部封堵材料。

2、实施方案

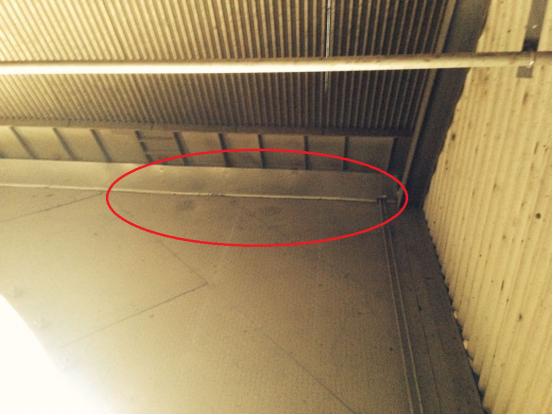

2.1、风机室两侧端部波纹挡风板与框架压板缝隙

对原有的密封护板进行加固，用黑色耐高温橡胶条作为缓冲垫，能够使密封护板受热后可以自由收缩；对L型挡板严重损坏的情况，更换L型挡板，固定方式采用铆钉或者点焊，使用泡沫胶或者橡胶条来消除钢铁制件的热胀冷缩带来的损坏；在铆钉处增加橡胶垫来消除热胀冷缩

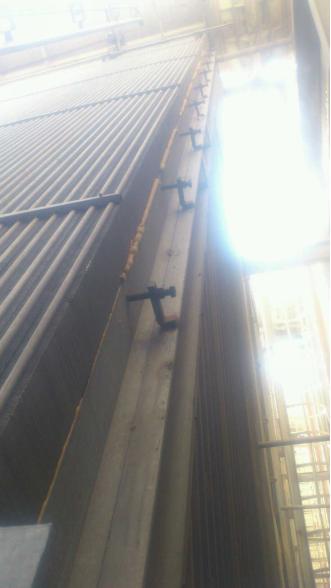

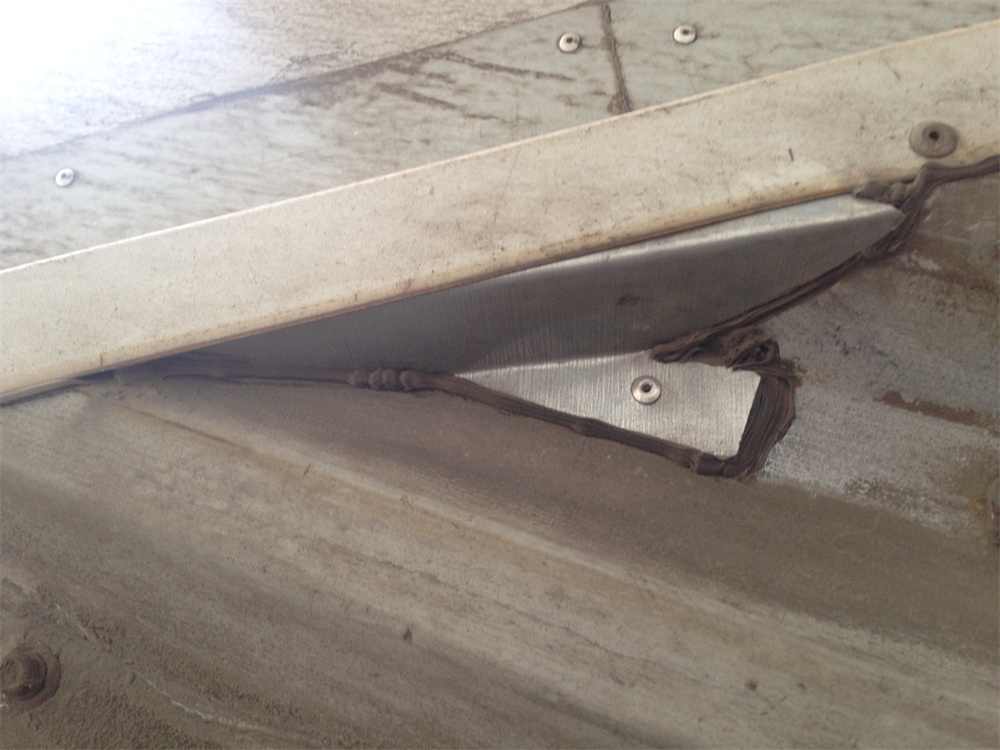

2.2、人字面两侧边上的间隙

用高密度海绵作为填充物对间隙进行封堵，填充严密，无缝隙；然后使用§=1.0mm镀锌铁皮进行切割、折边等，加工出合适的零件后，用铆钉将镀锌铁皮固定在漏风口处；在铆钉处增加橡胶垫来消除热胀冷缩。

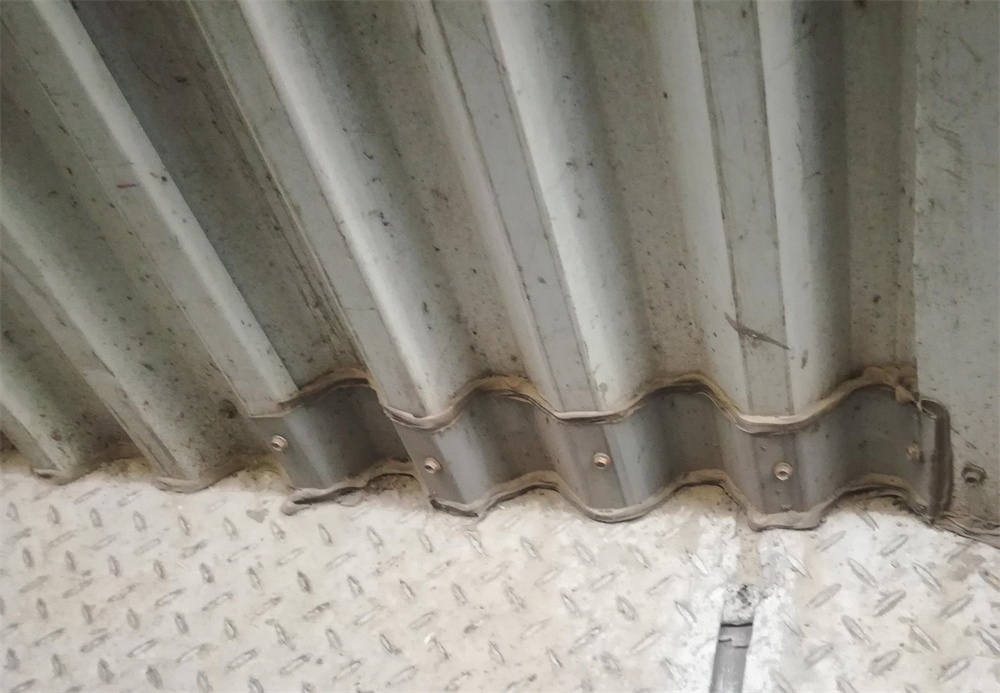

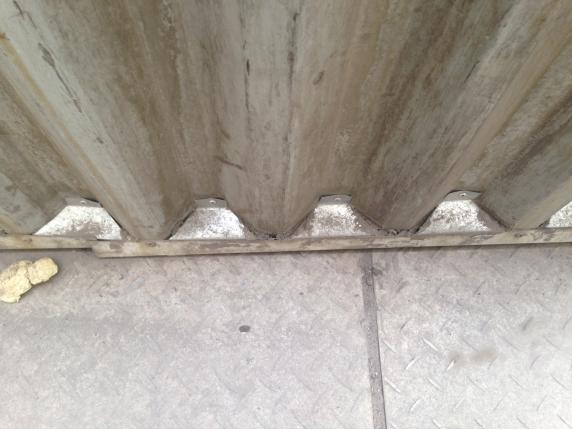

2.3、两端部波纹挡风板与空冷平台底板缝隙

用黑色橡胶进行封堵，填充严密，无缝隙；采用橡胶条（5mm厚的黑色橡胶）；直接用铆将橡胶固定于在A型塔里面缝隙处。

2.4、风机室冷凝水管道旁间隙

采用30x30的热镀锌角钢；用角钢将现有缝隙通过挤压、遮挡，把缝隙完全封堵，接着用现场现有角钢作为支撑架，把30角钢通过中间构件，在受压密封的情况下，把构件一端焊接在30角钢上，另一端焊接在现场现有角钢上，同时起到支撑和压紧的作用。外观工艺要做到整洁、美观、无明显划伤，不得有翘边、倒刺、麻牙、坑洼等情形；在缝隙较大的地方，先用橡胶条填塞，再用角钢压紧密封。

2.5、风机单元门与框架之间间隙

风机单元门与框架之间采用胶条密封；在此基础上使用泡沫特殊胶增加封堵效果。

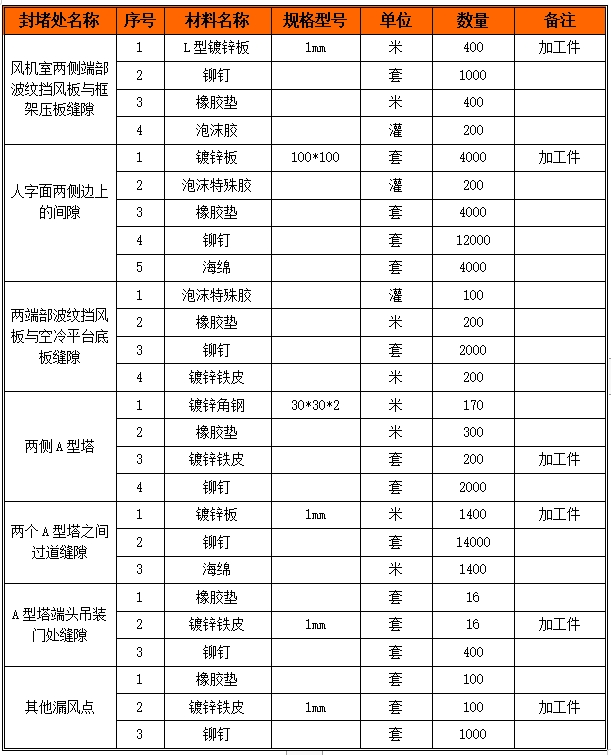

材料清单列表
