呼伦贝尔国华宝电一期工程2*600MW机组

空冷岛加装喷淋降温系统项目

1  工程概况

我厂#1和#2机组采用机械通风空冷凝汽器冷却低压缸排汽，两台机组共用一个空冷凝汽器平台，共由112个换热单元（每台机56个）组成。本工程在我厂#1、#2机组空冷岛分别加装一套喷淋降温系统，喷淋水源取自电厂除盐水。

本次改造拟在空冷岛散热单元内，空冷风机出口上部加装喷淋降温装置。利用雾化的喷淋水降低空冷散热管束表面温度，达到在夏季高温及满负荷条件下降低机组背压4-6Kpa，满足机组在夏季高温情况下带满负荷要求的需要。

本次改造包含空冷喷淋系统设计、供货及安装施工范围内喷淋降温系统改造所涉及的所有设备，喷淋水泵、管路、喷淋装置、电缆、控制系统、土建、运输等。

2  改造目的

2.1 本次改造，显著提高冷却降温效率、提高真空。

2.2 向空气中喷射完全雾化的水汽，通过风机送至空冷管束，快速吸收空冷管束表面的热量并向空气中散发，达到快速间接喷淋降温效果。

2.3 提高对除盐水的有效使用率，喷射出去雾化后的除盐水高达98%都能到达空冷管束表面参与热交换。

2.4 达到在夏季高温及满负荷条件下降低机组背压4-6Kpa，满足机组在夏季高温情况下带满负荷要求的需要；另外还能在气候风向突变情况发生时稳定机组背压的作用。

3  项目组织机构

   项目组织：范景利

   方案制定：范景利  陈福春

   现场实施：陈忠   刘洪波   米克嵩   班组负责人及施工人员

4  实施方案

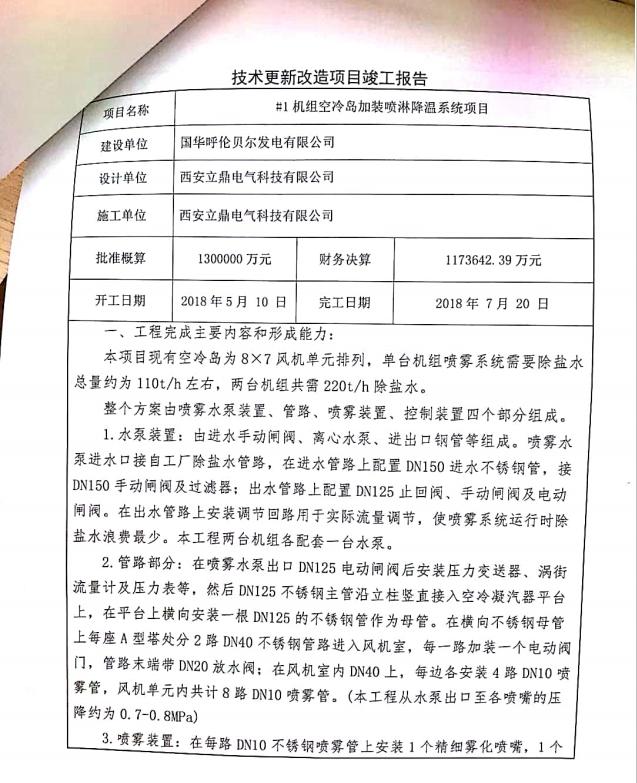

本项目现有空冷岛为8×7风机单元排列，单台机组喷雾系统需要除盐水总量约为110t/h左右，两台机组共需220t/h除盐水。

4.1、整个方案由喷雾水泵装置、管路、喷雾装置、控制装置四个部分组成。

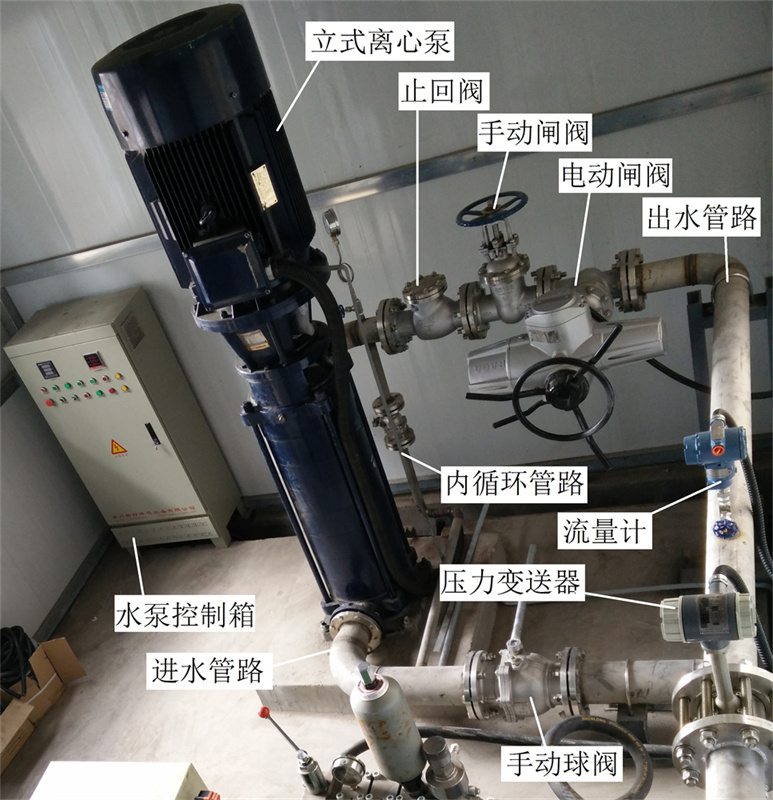

4.1.1水泵装置：由进水手动闸阀、离心水泵、进出口钢管等组成。喷雾水泵进水口接自工厂除盐水管路，在进水管路上配置DN150进水不锈钢管，接DN150手动闸阀及过滤器；出水管路上配置DN125止回阀、手动闸阀及电动闸阀。在出水管路上安装调节回路用于实际流量调节，使喷雾系统运行时除盐水浪费..少。本工程两台机组各配套一台水泵。

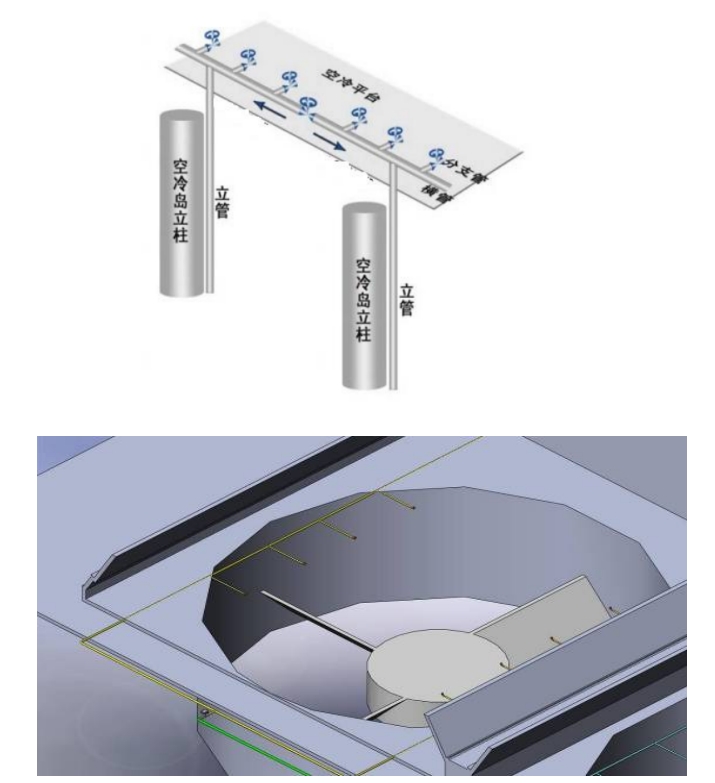

4.1.2管路部分：在喷雾水泵出口DN125电动闸阀后安装压力变送器、涡街流量计及压力表等，然后DN125不锈钢主管沿立柱竖直接入空冷凝汽器平台上，在平台上横向安装一根DN125的不锈钢管作为母管。在横向不锈钢母管上每座A型塔处分2路DN40不锈钢管路进入风机室，管路末端带DN20放水阀；在风机室内DN40上，每边各安装4路DN10喷雾管，风机单元内共计8路DN10喷雾管。(本工程从水泵出口至各喷嘴的压降约为0.7-0.8MPa)

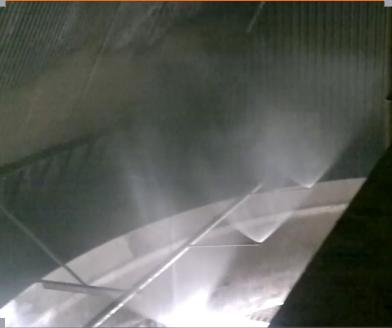

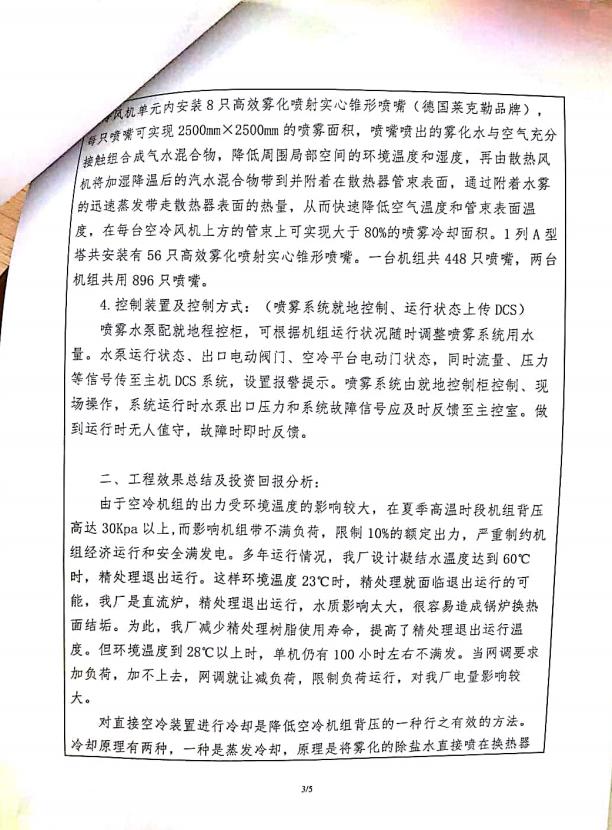

4.1.3喷雾装置：在每路DN10不锈钢喷雾管上安装1个精细雾化喷嘴，1个空冷风机单元内安装8只..雾化喷射实心锥形喷嘴（德国莱克勒品牌），每只喷嘴可实现2500mm×2500mm的喷雾面积，喷嘴喷出的雾化水与空气充分接触组合成气水混合物，降低周围局部空间的环境温度和湿度，再由散热风机将加湿降温后的汽水混合物带到并附着在散热器管束表面，通过附着水雾的迅速蒸发带走散热器表面的热量，从而快速降低空气温度和管束表面温度，在每台空冷风机上方的管束上可实现大于80%的喷雾冷却面积。1列A型塔共安装有56只..雾化喷射实心锥形喷嘴。一台机组共448只喷嘴，两台机组共用896只喷嘴。

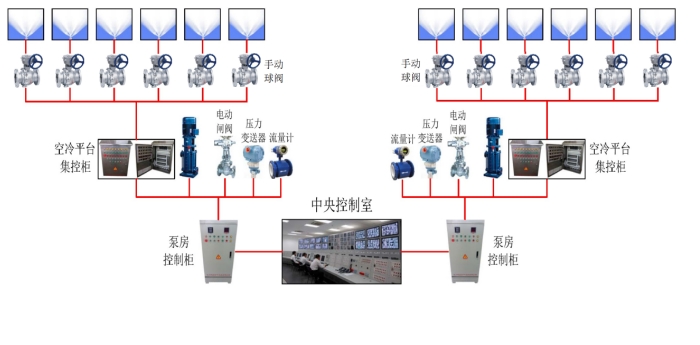

4.1.4控制装置及控制方式：（由上位机控制喷雾系统）

喷雾水泵配就地程控柜，可根据机组运行状况随时调整喷雾系统用水量。在中控室设立上位机，可控制水泵启停、出口电动阀门、空冷平台电动门，同时流量、压力、水泵等信号传至DCS系统，能够实现远程控制、操作，在中控室中能实现喷雾系统的人工起、停工作，系统运行时水泵出口压力和系统故障信号应及时反馈至中控室。做到运行时无人值守，故障时即时反馈。
