1、工程范围

水泵进水管路铺设（现场利旧），在水泵房内加装喷雾水泵，压力水沿新增喷淋母管上空冷平台（现场利旧），由支管道接入风机单元内，再在支管道上安装喷淋管路，在风机单元内喷淋管上布置精细雾化喷嘴，电气电缆铺设、热工电缆铺设，系统整体等工作。

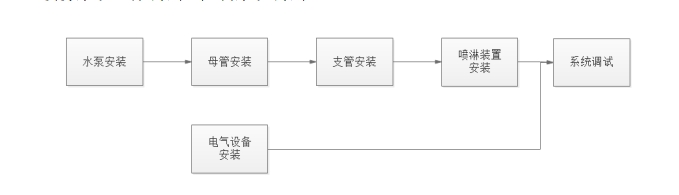

2、施工工序

（1）从平台母管每列采用一根DN80不锈钢管接入风机室，再分为两个DN40不锈钢管道，采用前2个风机使用DN40管道，然后转DN32管道，从每列的第1单元引至第5单元，同时支架固定；

（2）在每个风机室支管上安装8根DN20不锈钢喷淋管；每根喷淋管道上安装3或4只精细雾化喷嘴；

（3）水泵出口阀门、止回阀安装；水泵入口过滤器、阀门安装；各类检测设备：压力变送器、流量计安装；

（4）喷雾系统整体调试，控制系统调试。

3、喷淋水泵装置安装

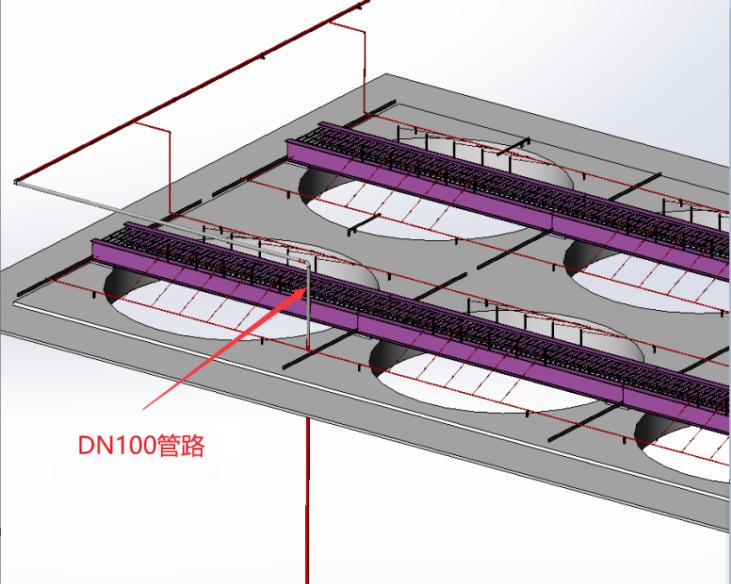

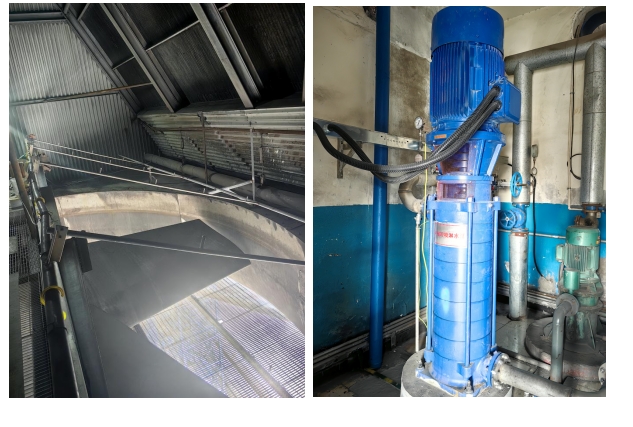

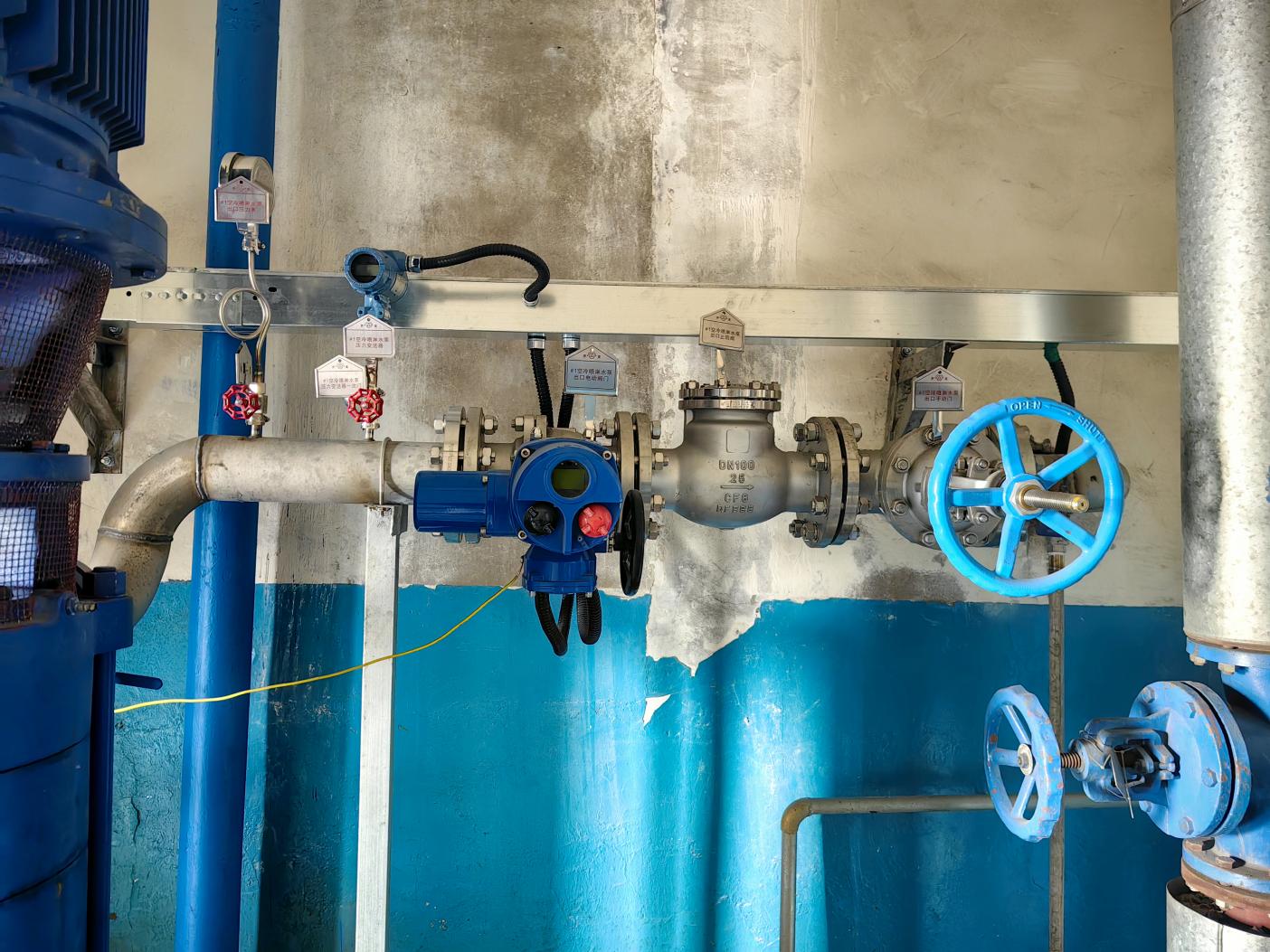

水泵装置：水泵安装在#1机组空冷岛下#1机精处理废水泵房，如下图所示。水泵由进水手动阀、不锈钢Y型过滤器、离心水泵、不锈钢止回阀、不锈钢出水手动闸阀，进出口不锈钢钢管等组成。喷雾水泵进水口接自工厂除盐水管路，在进水管路上配置DN100进水不锈钢管，接DN100手动阀及过滤器；出水管路上配置DN100止回阀、手动阀及电动阀。在出水管路上安装调节回路用于流量调节，使喷雾系统运行时除盐水浪费..少，喷淋水泵出口管路..点设置放水点并且放水管引入厂房内无压放水管路。

安装水泵应做好如下注意事项：

（1）根据设备用房平面图和基础图放安装基准线，如有多台设备时应一次放出基准线。主要设备必须预留出检修通道，距墙、顶及设备之间应有合理的检修间距。

（2）设备基础必须按实际到场的设备尺寸时及设备基础图尺寸要求进行施工，设备基础，高度除应符合设备稳定的要求外，还应根据联结设备的进出水管道的标高，附属装置的使用要求来确定。

（3）设备就位前，应对设备基础进行预检，合格后方可进行安装。基础混凝土强度、坐标、标高、尺寸和螺栓位置必须符合厂家技术要求，表面平整、外观质量较好，不得有蜂窝、麻面、裂纹、孔洞等缺陷。

（4）在设备基础上需用墨斗弹上设备的纵横基础线，做出安装位置的记号，成排设备中心线，应在同一条直线上。

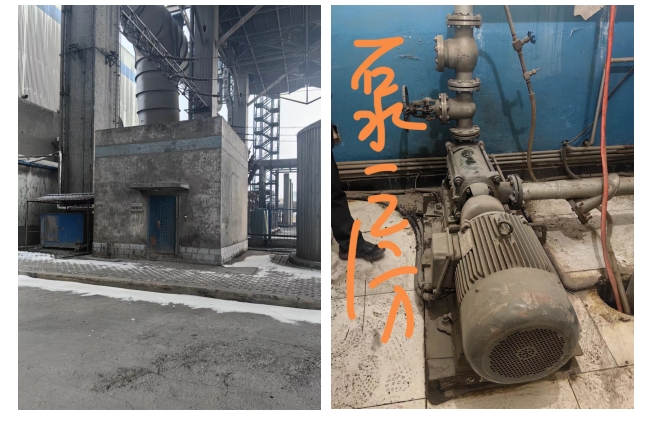

水泵安装位置：

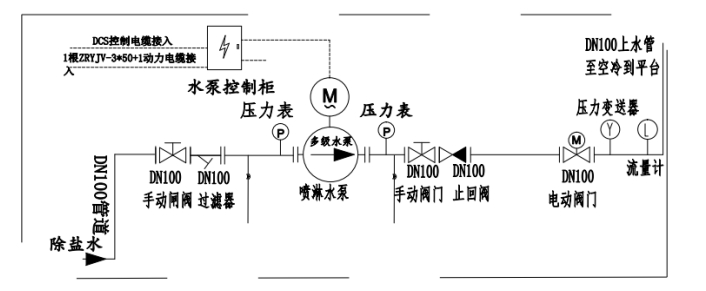

水泵管道安装布置图：

4、管道安装

用DN100管道引入电厂除盐水至泵房，泵入口DN100进水管路接入泵入口，泵出口DN100不锈钢管沿立柱上升到空冷岛平台，在空冷平台上横向安装不锈钢管，作为母管。在横向不锈钢母管上每座A型塔处接入1路DN80支管路进风机室，同时在DN80支管路安装1只DN20阀门用于排气、放水，再分为两路DN40支管道，1-2间风机室使用DN40管道，3-5间风机室使用DN32管道，末端..处安装1只DN20阀门，用于排气、放水。机组共设12路DN40/DN32支管路。

4.1、空冷岛平台管道施工

（1）立管沿水泥立柱上到空冷到平台后，由风机内拐到平台通道，与过道母管道连接：

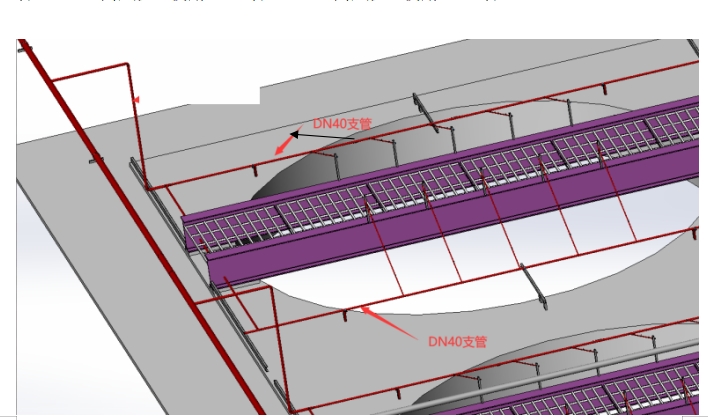

（2）支管道施工：将DN80支管道从母管上引出，伸入A形塔风机内，再分为两路DN40管道，1-2间风机室使用DN40管道，3-5间风机室使用DN32管道。

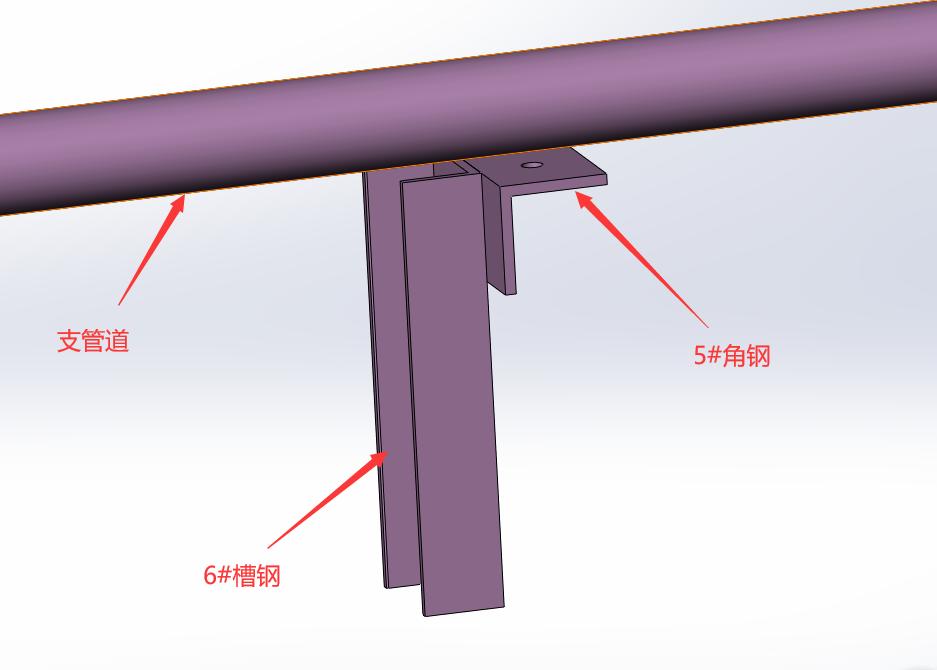

（3）支架示意图：

4.2、放水点安装

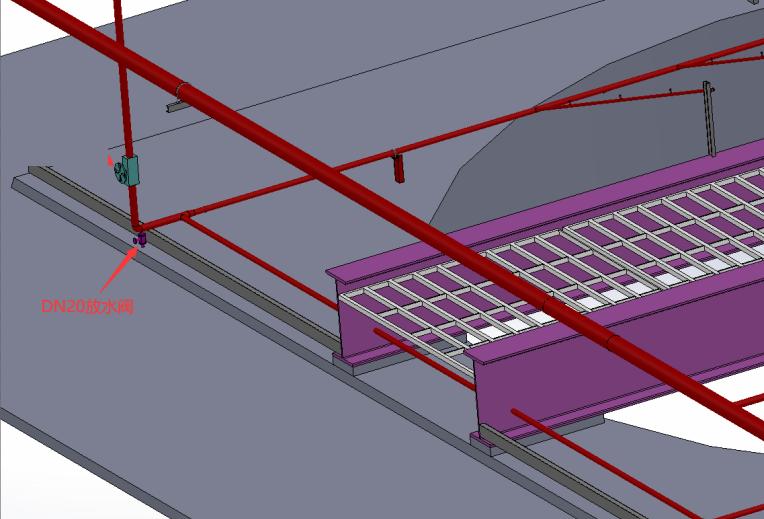

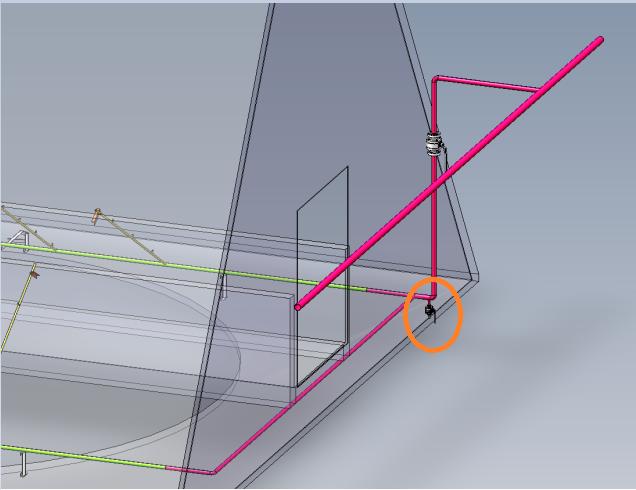

1、在DN80进水管上安装一个防水点，如下图所示：

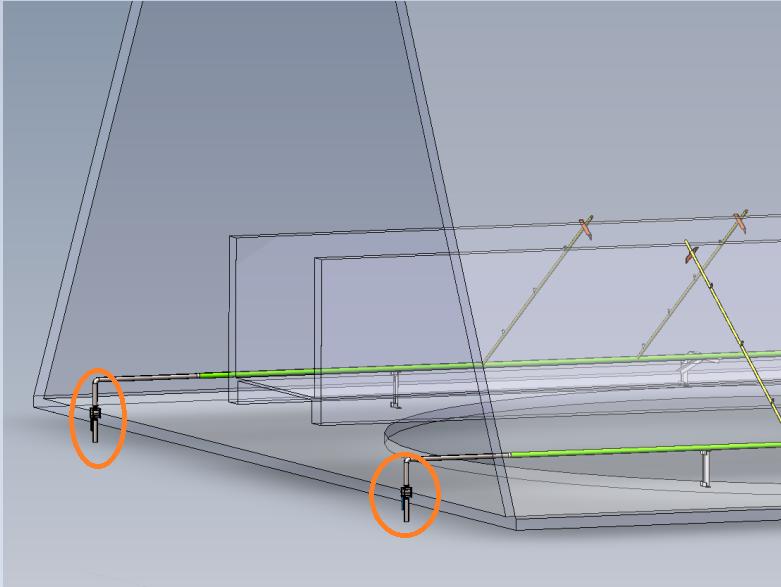

2、在每列风机的末端安装2个放水点，如下图所示

3、每列设置3个放水点，一台机组共18个放水点。

5、喷淋装置安装

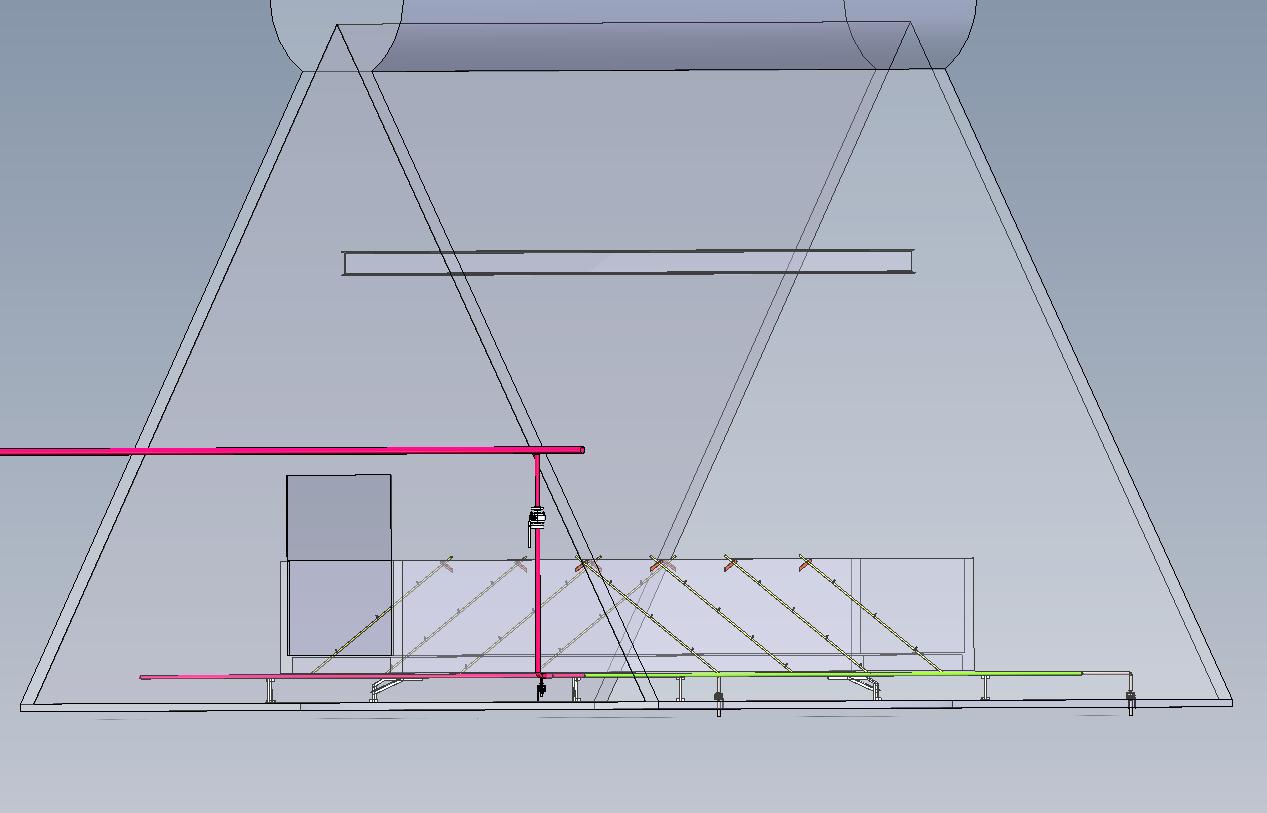

#1机组安装12路DN40/DN32不锈钢分管路，在12路DN40/32管路上加装DN20长3喷雾管，每个风机单元8根，一台机组共240根，每根上面加装3或4只精细雾化喷嘴，每个风机单元安装28只精细雾化喷嘴，每只喷嘴可实现1500mm×1500mm的喷淋面积，在每台空冷风机上方的管束上可实现大于95%的喷淋冷却面积。布置方式如下图所示：

6、现场安装效果图

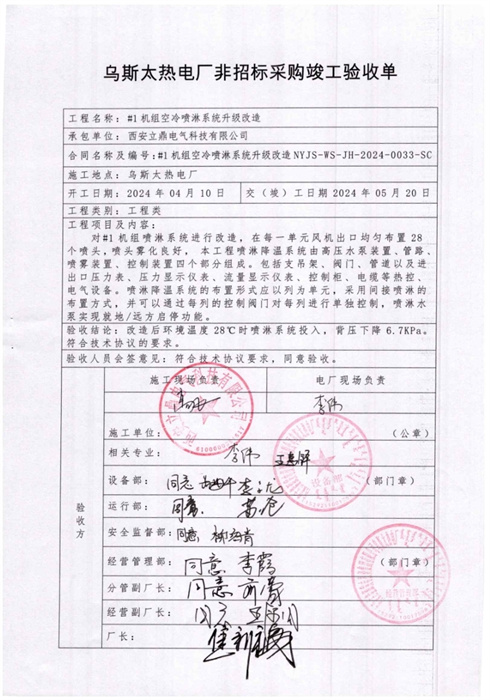

7、竣工验收单
